hobotplayerv.2.02.1打开RAW图问题

已解决
青山白马2022-12-16
2623
16

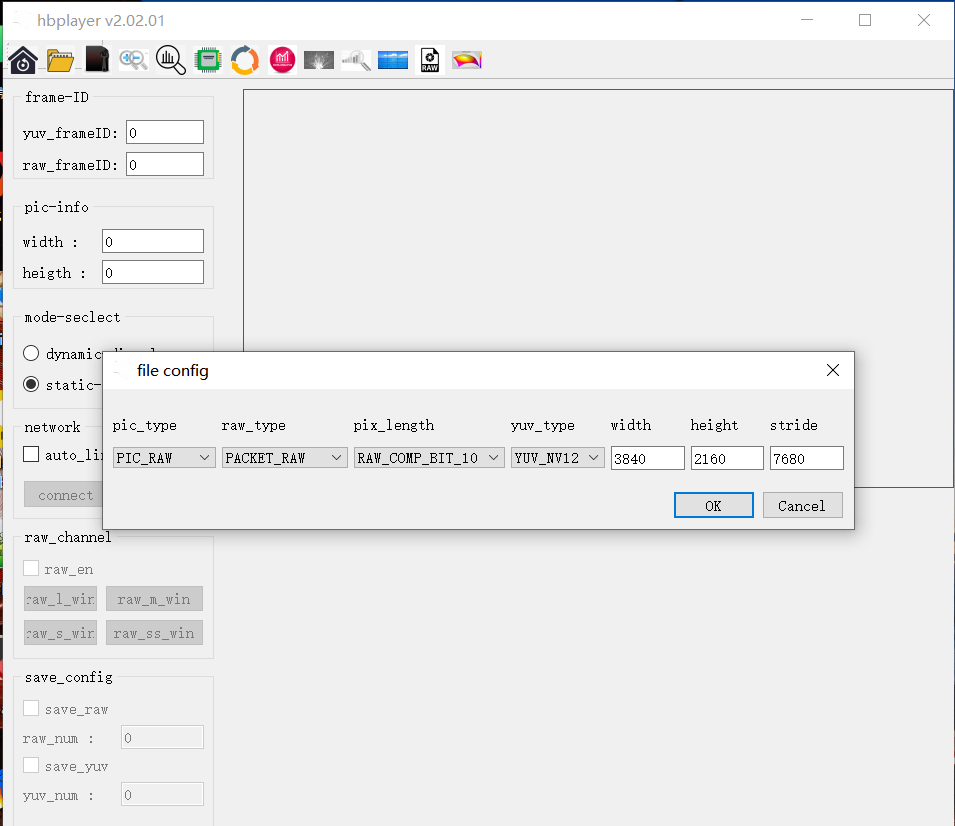

验证过程：不管是把RAW图格式切换为UNPACKET_RAW、PACKET_RAW，以及把对应的pix_length也切换为RAW_COMP_BIT_10、RAW_MIPI_BIT_10，各种组合设置都不能成功打开RAW图。

RAW图来源：由于hobotplayerv.2.02.1暂时还无法与DEMO板网络传输连接，所以附件中的RAW图是通过网络DEMO点亮的方式（下图，SENSOR是IMX415）获取的。

疑问：

1、附件中的RAW图要如何才能成功打开，或者可否发一张能正常打开的RAW图给我练习下？

2、其他平台的RAW图能否按照也用hobotplayerv.2.02.1正常打开

附件:
底层软件
征程3征程5
+2
评论7
0/1000
  • lanzhe
    Lv.1

    请确定stride是否正确。

    2022-12-16
    0
    4
    • 青山白马回复lanzhe:

      你好，J3文档里没有介绍stride要如何设置，该值也是新工具才会有的吧，请详细介绍下该值为何会是4800才能打开。

      2022-12-16
      0
    • lanzhe回复青山白马:
      stride >= （Ceiling （(width * bit_width / 8) /16）） * 16

      主要是为了适配硬件ip 对齐，x3 对齐方式为16bits。

      2022-12-16
      0
    • 青山白马回复lanzhe:

      那如果是J5，也是16bits对齐方式的相同公式吗

      2022-12-16
      0
    • lanzhe回复青山白马:

      16bits对齐

      2022-12-16
      0
  • 费小财
    Lv.5

    您好，

    你的raw图是bit10的 设置下面的格式就可与打开了

    2022-12-16
    0
    3
    • 青山白马回复费小财:

      你好，关于PACEKED和UNPACKED要如何用具转换？以及客观标定、主观仿真对RAW图是哪种packed格式有没有要求？

      2022-12-16
      0
    • 费小财回复青山白马:

      你是需要具体的转换公式吗，这个可能还要去查下

      标定的话应该都是可以支持的，只是目前J系统车载的raw都是unpacked的，你这个sensor是车载还是手机上的?

      2022-12-17
      0
    • 费小财回复青山白马:

      PACKED raw是指紧凑型排布，譬如RAW12，3byte存储2个pixel，stirde就按w *12 / 8

      UNPACKED raw是指非紧凑型排布，还是按raw12举例，2byte存储1个pixel, stride就按w * 2计算

      2023-01-15
      0
  • 只蓝片羽
    Lv.1

    您好：

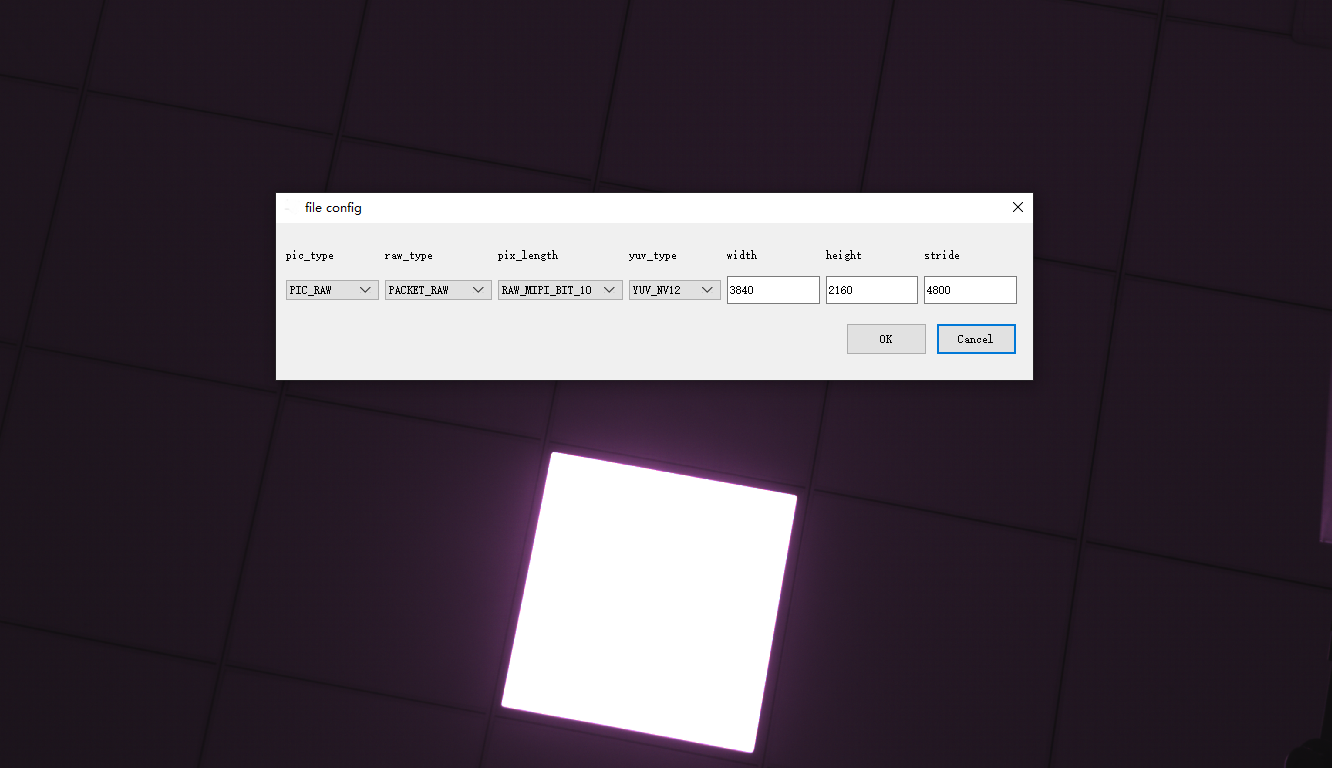

    您的附件，使用hobotplayer的如下配置，可直接打开查看:

    PIC_RAW u3000PACKET_RAW RAW_MIPI_BIT_10 YUV_NV12 3840 2160

    dump的raw图，只要按同样的字节序排列，都可以打开的。

    谢谢~

    2022-12-16
    0
    2
    • 青山白马回复只蓝片羽:

      这种配置方式为什么没有输入 stride，是不同版本工具对stride的输入要求不一样吗

      2022-12-16
      0
    • 只蓝片羽回复青山白马:

      您好，这里没手动配，工具会自动根据配置的分辨率与类型生成对应stride配置，即4800。

      您这里的raw文件为PACKET_RAW，其size为3840x1.25(raw10)x2160=10,368,000 Bytes，此处的stride即为3840x1.25(raw10)=4800，工具会检查raw文件的size与配置是否匹配，若设置的stride太大，而raw文件本身没这么大就会报错，不能打开。

      2022-12-16
      0
  • lanzhe
    Lv.1

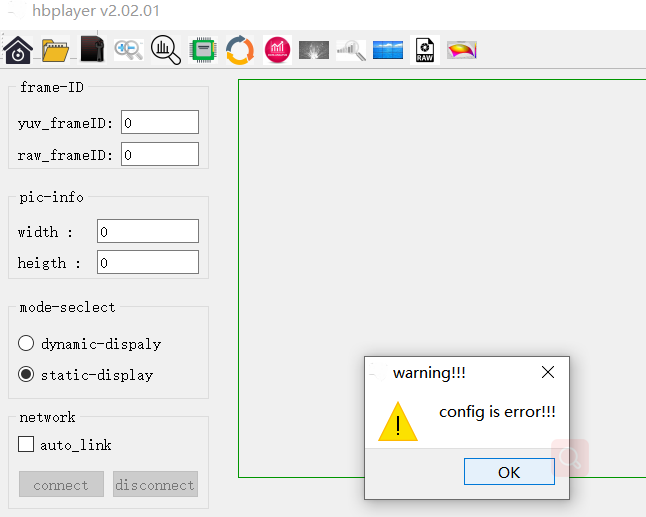

    错误提示：尺寸不符合要求。size >= height * stride

    2022-12-16
    0
    0
  • 新手村
    Lv.4

    您好：

    你的stride配置有问题导致打开失败，stride = width*bitdepth； UNPACKET_RAW是raw10/raw12/raw14按每个pixel 2byte存储
    2022-12-16
    0
    0
  • wangfenfen
    Lv.1

    您好，

    stride = width*bitwidth （bitwidth：raw10就是1.25， raw12就是1.5），计算的结果要16bit对齐。（写DDR的raw stride必须16bit对齐, 不管J3还是J5）

    如果是raw10格式, pack模式下，每个像素点1.25字节，unpack模式下，每个像素点2个字节。

    pack模式下主要是可以节省带宽。

    2022-12-16
    0
    0
  • 新手村
    Lv.4

    您好：

    PACKED raw是指紧凑型排布，譬如RAW12，3byte存储2个pixel，stirde就按w *12 / 8；

    UNPACKED raw是指非紧凑型排布，还是按raw12举例，2byte存储1个pixel, stride就按w * 2计算；

    望知悉，谢谢
