车载以太网驱动

已解决

银耳452022-12-15

2657

用户您好，请详细描述您所遇到的问题。

1.硬件获取渠道：公司购买J3dvb

2.当前系统镜像版本：x3j3_lnx_db_20221008 debug

3.当前天工开物版本：horizon_xj3_open_explorer_v1.10.7_20220304

4.问题定位：不清楚网卡驱动开发

5.开发的demo/案例：我们后续开发使用车载网卡marvell,88Q1111

6.需要提供的解决方案：当前J3 SDK里面是否集成改网卡驱动，如果没有该如何修改代码？

底层软件

征程3

0/1000

费小财
Lv.5
您好，
这个需要自己本地适配的，默认现在是不支持的
可参考现有的实现进行适配，适配过程中的问题可以随便进行发帖沟通的
2022-12-19
0
8
- 银耳45回复费小财:

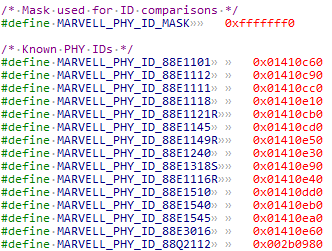

  我现在看8Q1111的datasheet,phy identifier文档只写3到24位，但代码里面PHY id用的是32位，这是怎样计算的？
  2022-12-20
  0
  回复
- 费小财回复银耳45:
  代码在哪里，
  代码里应该会用掩码屏蔽下低几位的吧。 0-3估计是批次的差异预留的。
  2022-12-20
  0
  回复
- 银耳45回复费小财:

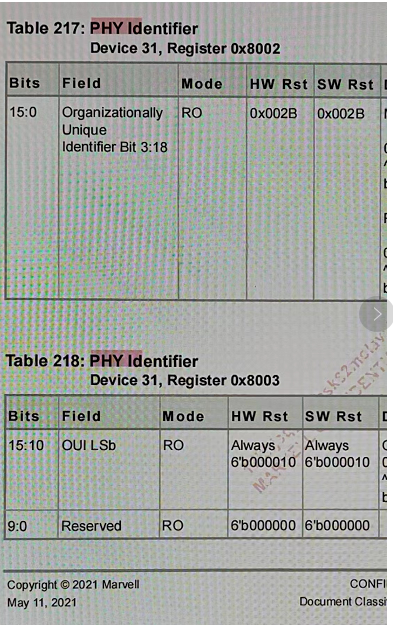

  代码里面的phy id是32位，88Q1111里面写的phy id是24位，另外，mdio有没有接口读到phy id的？
  2022-12-20
  0
  回复
- 银耳45回复银耳45:
  2022-12-20
  1
  回复
- 疯狂星期6回复银耳45:
  您好：

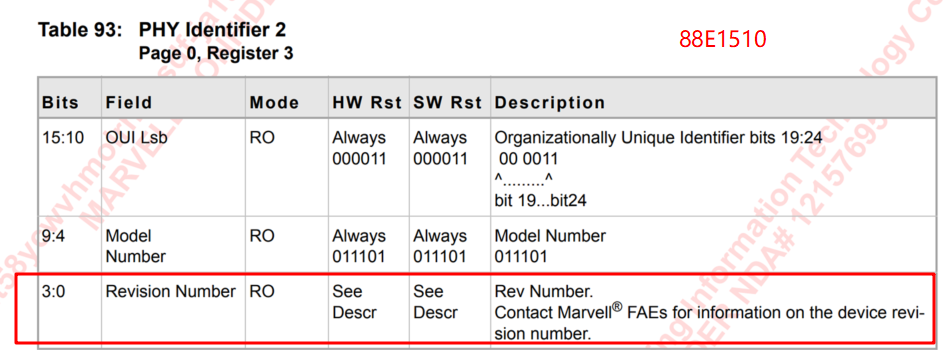

  您附上的这个代码应该是J3代码里的88E1111的PHYID，您手册的截图应该是88Q1111的ID把。E系列和Q系列差异较大。单看88E的代码，其PHY_ID会和上方的ID_MASK相与，屏蔽掉低4位的差异。如下图是88E1510的PHY_ID低16位，其低4位也是保留的，和代码中的MASK一致：
  88Q1111的代码您应该要从PHY的供应商处拿到，然后集成进j3的内核里，直接使用J3现有的这个88E1111应该无法支持您点亮88Q1111。
  2022-12-20
  0
  回复
- 疯狂星期6回复银耳45:
  Q：另外，mdio有没有接口读到phy id的？
  A：内核下可以尝试使用phytool进行phy寄存器的读写，参考格式如下：
  phytool read eth0/0:3/0x1 读取的是eth0，phy地址0，phy寄存器device是3，register是0x1；
  2022-12-20
  0
  回复
- 银耳45回复疯狂星期6:

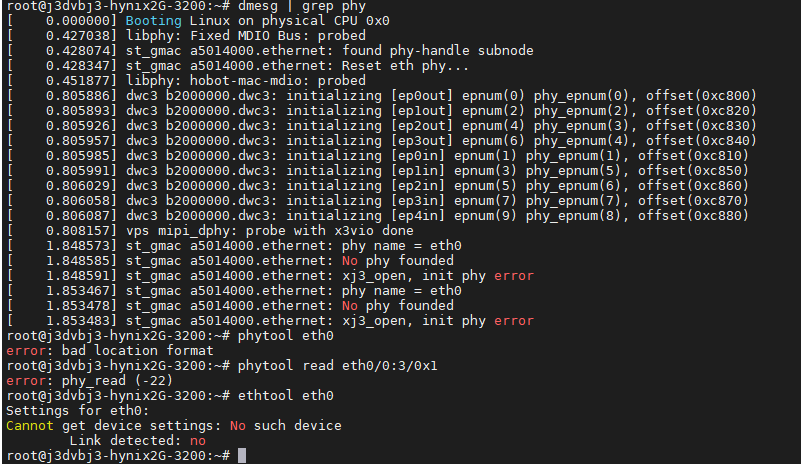

  现在完全没有识别到phy
  2022-12-20
  0
  回复
- 银耳45回复疯狂星期6:
  phy供应商回应：88Q1111不需要软件配置，确保MDIO能读到phy id 以及 RGMII TX和RX clk满足125M就可正常工作
  2022-12-20
  0
  回复
疯狂星期6
Lv.1
您好：

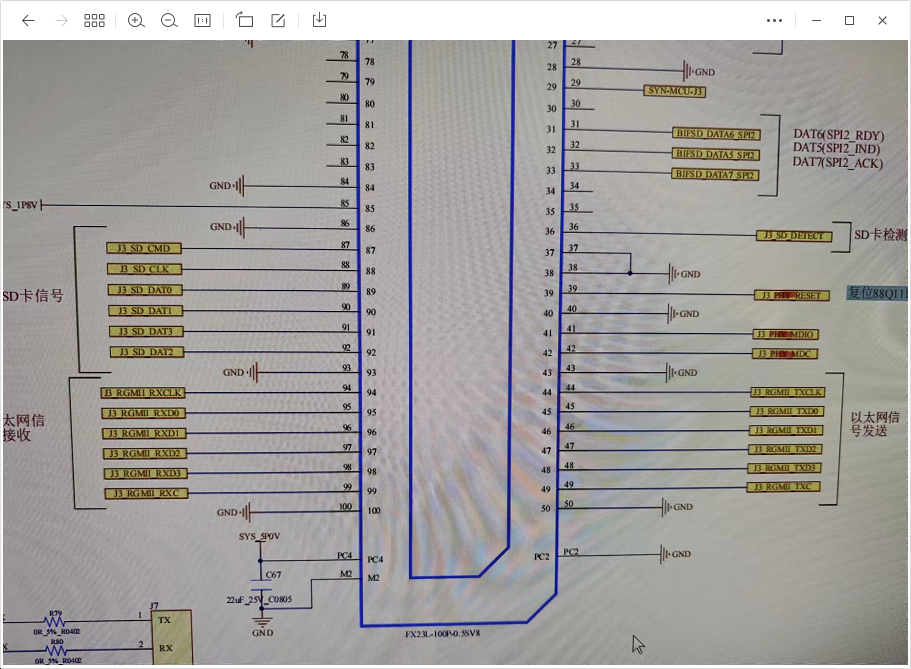

当前读不到phy，看下您在内核下改的东西？您应该有改动dts把？
确认下几点信息：
1. 硬件接线时PHY接的SMI地址；
2. 硬件接线时phy的复位引脚接到了J3的哪个GPIO。
2022-12-20
0
5
- 银耳45回复疯狂星期6:
  2022-12-20
  0
  回复
- 银耳45回复银耳45:
  我们现在只做了底板，核心板从J3 dvb开发板拆下来的
  2022-12-20
  0
  回复

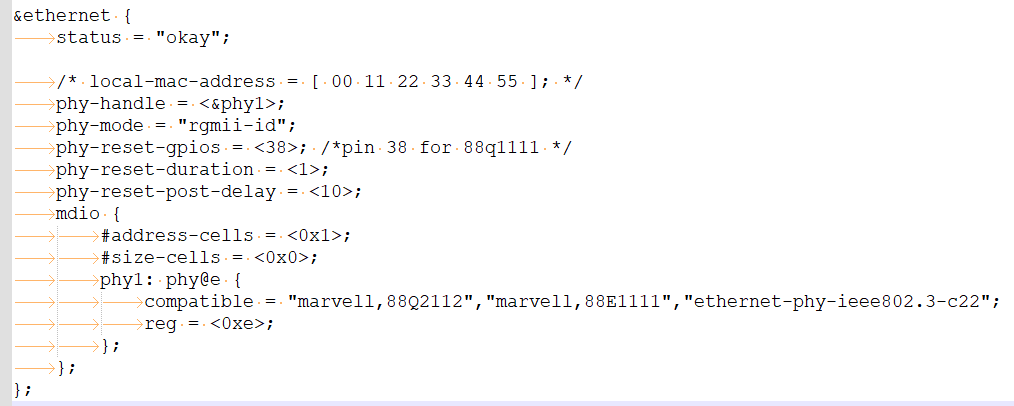

- 疯狂星期6回复银耳45:
  有3点问题：
  1. 您phy-reset-gpios = 这个38指的是pin38吗？还是GPIO 38？需要确认，同时这样的书写形式可能有误。
  2. 88Q1111我猜测应该属于C45的mdio访问方式（88Q2112是C45），故您这边不应写成C22。这个您可从phy的手册中查找到。
  3.您确定您的phy地址是0xe吗？

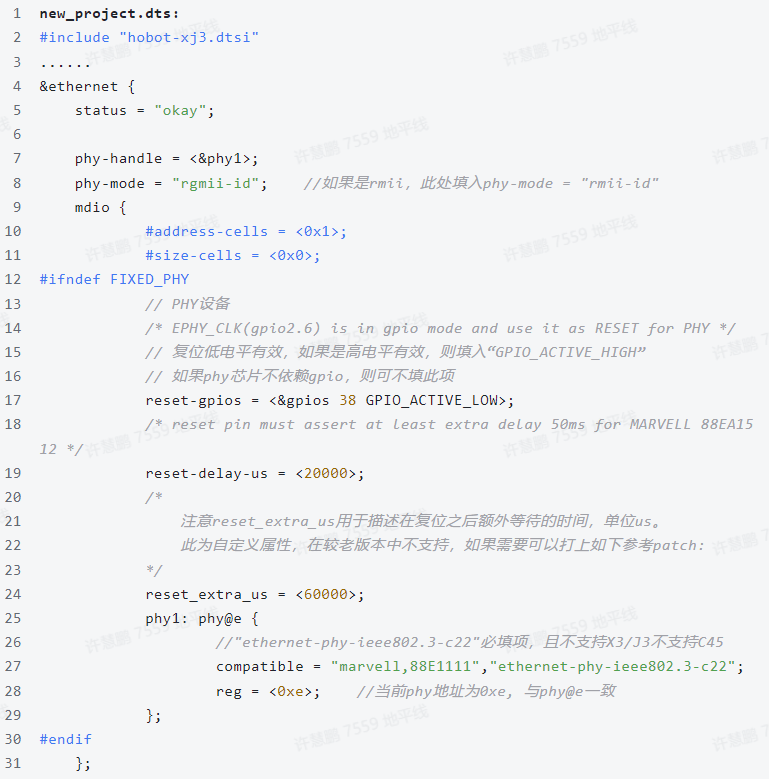

  内核下dts的适配可参考下图：
  2022-12-20
  0
  回复
- 银耳45回复疯狂星期6:

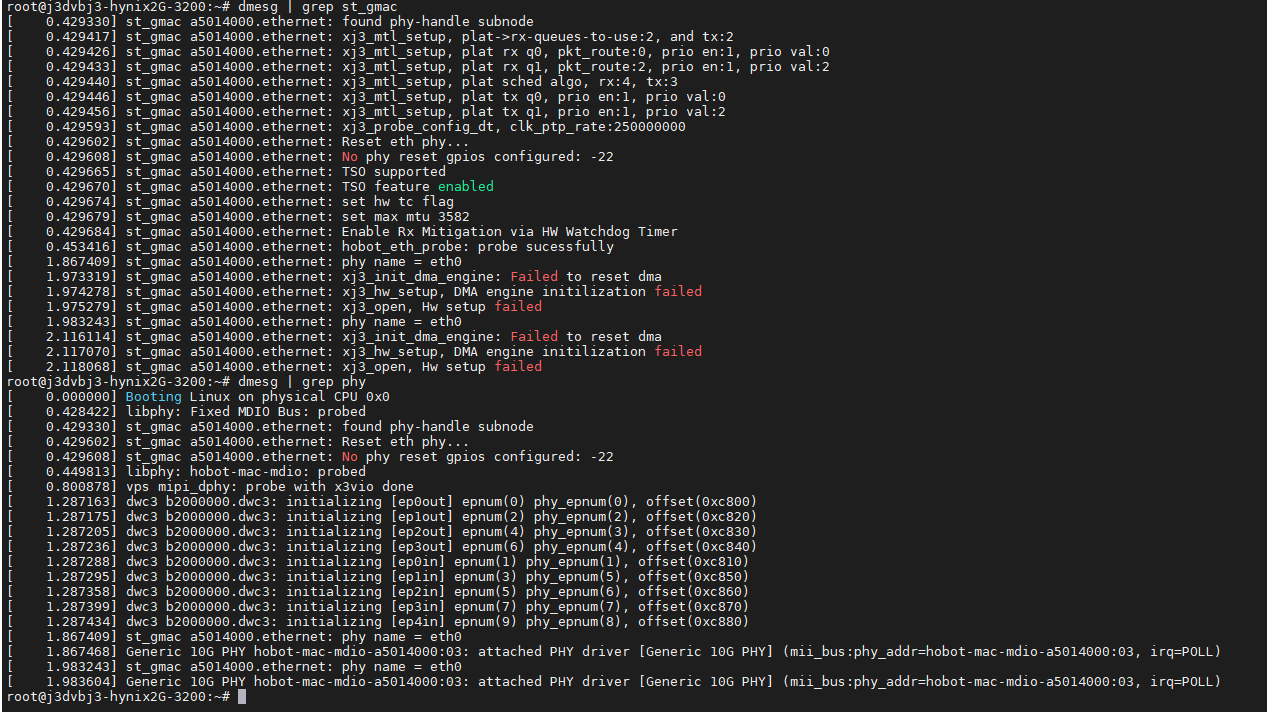

  改了一下mdio clause 45,能识别到phy,还有有某些地方初始化失败了
  2022-12-21
  0
  回复
- 疯狂星期6回复银耳45:
  错误打印应该已经提示了，是phy的复位问题。请确认下phy的复位引脚是否正确，以及dts里的书写方法是否正确。
  2022-12-21
  0
  回复
疯狂星期6
Lv.1
您好：
J3 SDK中集成有网卡驱动。您提到的marvell 88Q1111，应该是一个phy。从J3的SDK看（kernel/drivers/net/phy/marvell.c），代码上应该已经支持了这个phy，你们可以试一下。
关于如何新增phy驱动：phy厂商应该会提供对应的phy驱动代码，与J3的MAC做好适配即可。
谢谢！
2022-12-15
0
4
- 银耳45回复疯狂星期6:
  我只看到有Marvell 88Q2212，和marvell 88Q1111是通用的吗？
  2022-12-15
  0
  回复
- 疯狂星期6回复银耳45:
  不好意思看错了，marvell.c中的是88E1111。
  当前有的88Q2212和88Q1111的差异有多大暂不清楚，需要你们进行评估，但两者的phy_id大概率不一样，应该要进行一定程度的修改才能适配。
  在uboot中，可以使用dts适配方法：
  在新的项目dts中，直接引用hobot-xj3.dtsi中定义的gmac节点,然后添加对应的属性即可，例如：
  X3/J3只支持增加PHY地址和PHY模式两种属性。
  不支持在dts中指定reset gpio。
  不支持fixed（接switch）模式（如果有需求，需要打开uboot下的配置“CONFIG_PHY_FIXED”，并修改dts）。
  phy-mode只支持"rmii-id"和"rgmii-id"两种模式，不支持其他模式。
  内核下同理，也可直接引用hobot-xj3.dtsi中定义的gmac节点,然后添加对应的属性即可
  2022-12-15
  0
  回复
- 银耳45回复疯狂星期6:
  好的，多谢，我试一下
  2022-12-15
  0
  回复
- 疯狂星期6回复银耳45:
  OK，如果后面有问题的话，欢迎继续一起探讨。
  PS：J5不支持tx_clk/rx_clk的delay功能，需要外接phy支持delay的功能，故您需要在88Q1111设置clk的delay。
  2022-12-15
  0
  回复
Daitao
Lv.1
您好：
J3 SDK中有集成88Q2112的驱动，可以尝试一下88Q2112的驱动是否可以直接使用。
谢谢
2022-12-15
0
2
- 银耳45回复Daitao:
  这是需要修改dts文件，可以单独编译dts文件部署到板子上吗？还是修改dts，后编译整个系统
  2022-12-15
  0
  回复
- 费小财回复银耳45:
  dts修改的话，需要编译整个系统的
  2022-12-15
  0
  回复
新手村
Lv.4
您好：
网卡驱动是否已经成功启动？
2023-01-17
0
