ISP Pipeline相关流程调试疑惑（欢迎回复）

已解决

青山白马2022-12-14

2694

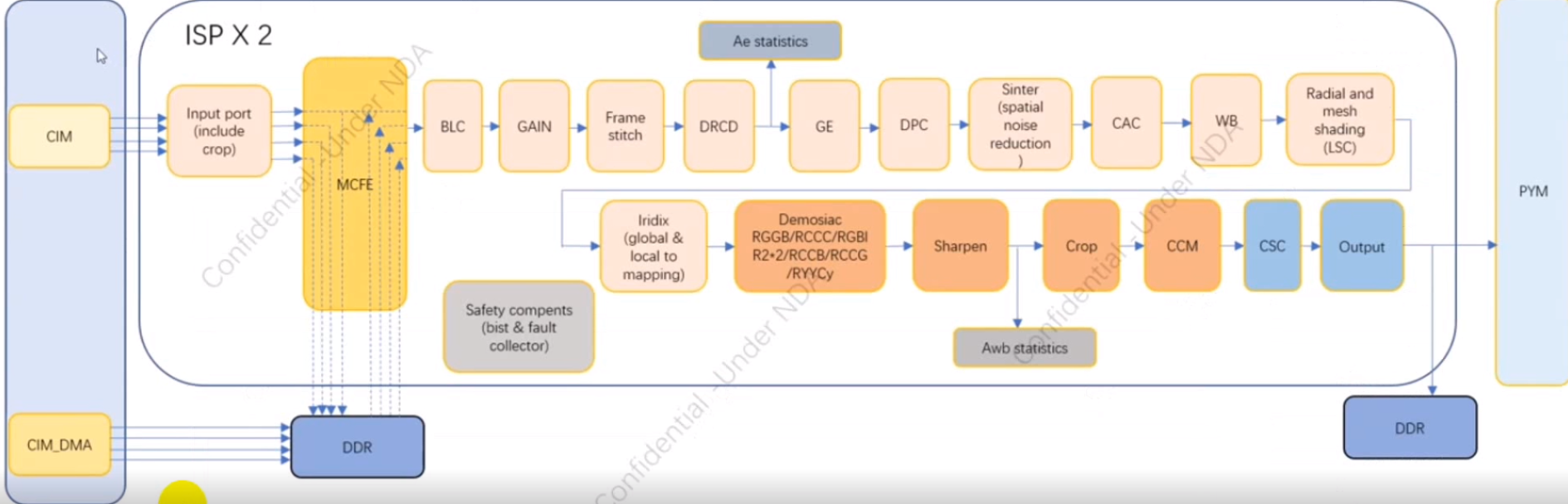

上图是J5平台流程截图

1、模块先后顺序

——SHARPEN模块为何不放在YUV域中进行，类比高通的ASF、MTK的EE模块均是在YUV域增强锐度

——Demosaic在图中是处于RGB域的起始节点，而在其他平台中（MTK/高通/部分安防平台）却是设为RAW域的结束节点，此处设计是有什么特殊之处吗？

——图中WB模块放在CCM之前是正常的，但放在LSC之前却是令人费解（常规理解中都要做完LSC才去调试AWB），而AWB离线标定的流程中更是要求把调试好LSC、CCM、GAMMA的作为先决条件，此处Pipeline流程和标定流程是否前后矛盾？AWB、LSC、CCM、GAMMA这4者在Pipeline流程和标定流程应如何进行排序？

2、缺失模块

——请补全TF（时域去噪）、CNR、GAMMA模块在图中位置？

——YUV域只有CSC模块，没有其他进一步降噪模块吗（多数平台会在YUV域对噪声进行亮度、色度的分离并加之不同的滤波强度，故一般都把YNR、CNR放在YUV域中）？

——YUV域是否有对全局画面作用的H色相、S饱和度、V/L亮度、C对比度这些模块，以方便在调试的最后阶段做些基于个人喜好的Fine Tune。

3、附加

——BLC模块从J3文档中来看采用的还是在去噪前扣除OB的做法，但这种情况会影响噪声形态分布（GAIN值越大OB方差越大）比较难以去噪，而且前期扣除过多导致暗处偏红，这时再来修改前端OB模块又会影响很多后端模块。所以能否参照高通先去噪再扣掉大部分OB基底值，这样子我前后端都有办法来消除OB不均匀带来的影响。

底层软件

征程3征程5

0/1000

lanzhe
Lv.1
BLC模块从J3文档中来看采用的还是在去噪前扣除OB的做法，但这种情况会影响噪声形态分布===>j3和j5都具有多处可以扣除ob的模块，系统中使用blc模块亦在降噪（sinter）模块之后，故不会影响降噪。
j3 有一个offset模块，j5 在wb内有一个offset 模块。整个fireware默认会使用sinter之后的ob。
2022-12-14
0
4
- 青山白马回复lanzhe:
  "系统中使用blc模块亦在降噪（sinter）模块之后"：从上图中看，BLC是在sinter之前，这一点如何理解？
  如果J3、J5都有开放offset模块以供调试，可否在下一步准备释放的文档中写明调试注意事项。
  2022-12-14
  0
  回复
- 青山白马回复lanzhe:
  另外如果BL导入图片校准出来的值仍然不能纠正暗处偏色，是否允许手动修改BL4个通道值
  2022-12-14
  0
  回复
- lanzhe回复青山白马:
  整个pipeline 具有多处的blc，该图只体现了部分。实际使用的blc 并发该位置，在释放的tuning-guide文档中有描述。
  2022-12-14
  0
  回复
- lanzhe回复青山白马:
  blc 参数为tuning 参数，用户可以自行配置。如果暗处有偏色，请检查sensor驱动中配置的反解压后的位宽是否正确。
  2022-12-14
  2
  回复
新手村
Lv.4
你好：
DRCD模块前有gamma，WB之前也有gamma模块；
2022-12-14
0
2
- 青山白马回复新手村:
  如你所说有多处GAMMA，意思是在CONTROL TOOL也能调整不同模块节点前的GAMMA曲线吗？如果有的话，我们应以调试哪处GAMMA曲线参数为主，哪处GAMMA曲线按照默认参数设置？
  2022-12-14
  0
  回复
- 新手村回复青山白马:
  1.还漏了一处，output模块内也有RGB gamma，tuning主要调output模块内的RGB gamma；
  2. DRC之前的gamma是用默认值，一般不调；
  3.AWB之前的gamma默认是关的；
  2022-12-14
  0
  回复
lanzhe
Lv.1
——请补全TF（时域去噪）、CNR、GAMMA模块在图中位置？==》J5主要应用场景为车载，由于拖影等方面影响，无时域去噪模块。GAMMA模块在有rgb域的，在output-format模块内。
2022-12-14
0
2
- 青山白马回复lanzhe:
  2点疑惑：
  第一，J5没有TF，那J3却有TF，J3是针对哪类应用场景的呢？J5如果只有空域去噪，黑光条件下的跳动噪声能压制得住吗如果客户对去噪表现有期待，只能以话术说服为主吗。
  第二，GAMMA在output-format模块内，这一说法并没有在上图中体现出来，是否有更完整全面的流程图呢
  2022-12-14
  0
  回复
- lanzhe回复青山白马:
  车载系统由于拖影等原因不会使用时域降噪，这个是一般客户的常规操作。如果期望得到完整的pipeline图，请与商务联系获取。
  2022-12-14
  0
  回复
费小财
Lv.5
您好，
J5 ISP目前主要打的是车载系统，对降噪的要求没有那么高，所以去噪模块没有那么多，满足基本需求就够了
2022-12-14
0
0
沃德菲
Lv.3
"——Demosaic在图中是处于RGB域的起始节点，而在其他平台中（MTK/高通/部分安防平台）却是设为RAW域的结束节点，此处设计是有什么特殊之处吗？" Demosaic做CFA插值，输入的是raw输出的是rgb，把它认为是raw域的结束或者rgb域的开始都可以让大家理解，本身没有特殊之处。
2022-12-14
0
0
lanzhe
Lv.1
——YUV域是否有对全局画面作用的H色相、S饱和度、V/L亮度、C对比度这些模块，以方便在调试的最后阶段做些基于个人喜好的Fine Tune。===》yuv域无单独的硬件模块做该类计算。如果想实现该功能，可以将该功能融合到rgb-yuv矩阵内实现。
2022-12-14
0
0
lanzhe
Lv.1
YUV域只有CSC模块，没有其他进一步降噪模块吗（多数平台会在YUV域对噪声进行亮度、色度的分离并加之不同的滤波强度，故一般都把YNR、CNR放在YUV域中）？===》j5模块主要是raw域降噪。
