关于ar0147摄像头 96705 9296不能点亮问题

已解决
五岁月下练剑2022-12-05
62
6

您好，

请问关于ar0147摄像头 96705 9296不能点亮问题

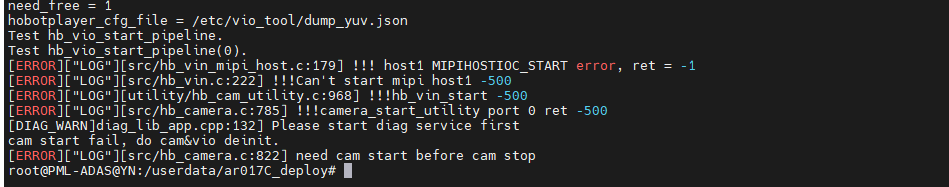

tunning_tool报错：host1 MIPIHOSTIOC_START error,ret = -1

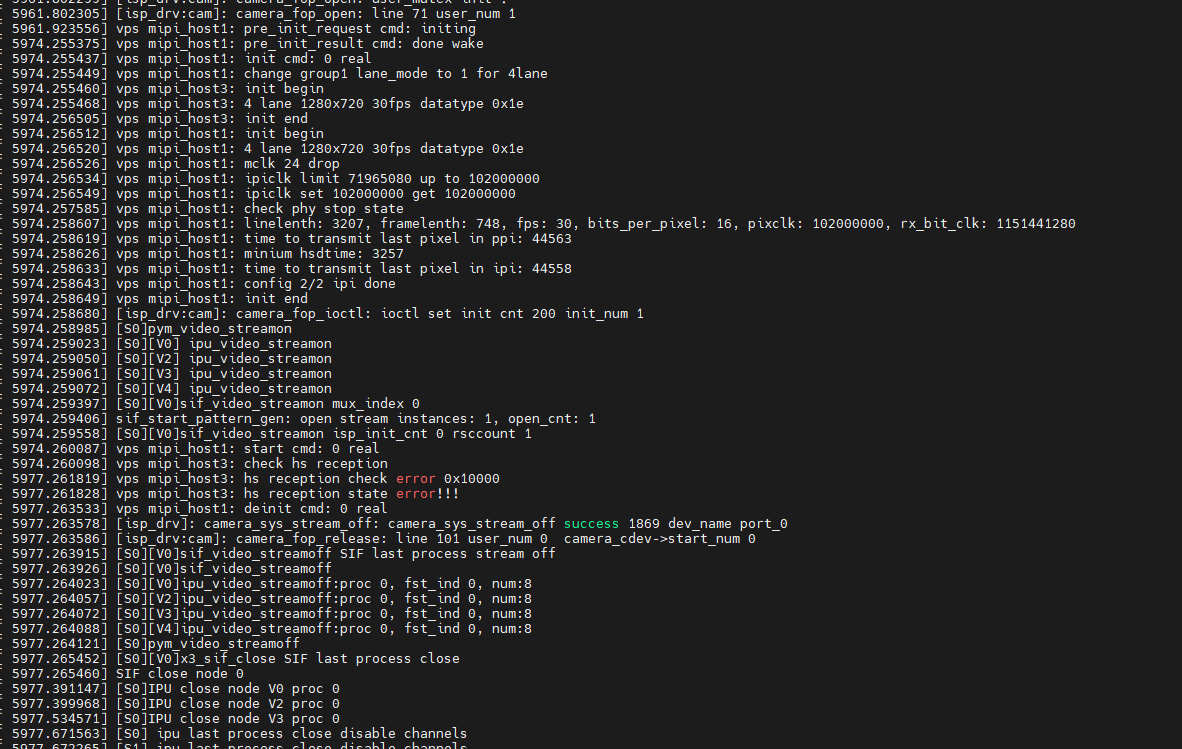

dmesg报错：hs reception check error 0x10000

底层软件
征程3
评论3
0/1000
  • wangfenfen
    Lv.1

    您好，

    从log看，您用的mipi_rx1, 4lane, 720P的YUV sensor接入，目前报错是mipi没有收到数据流.

    1. 麻烦检查前端解串器和sensor是否已经开流，报错的时候可以读寄存器查看。

    2. 平台侧要求初始化流程如下: 解串器初始化---sensor_init-----MIPI_init----sensor_start-----MIPI_start.

    YUVsensor 上电开流的话，sensor_start里面就做解串器的开流动作。即MIPI init得时候前端不得有数据流进入。

    2022-12-05
    2
    1
    • 五岁月下练剑回复wangfenfen:

      好的谢谢

      2022-12-05
      2
  • 费小财
    Lv.5

    您好，

    你这个错误看着是检查接入的信号LP-11状态不对

    可以通过对应的工具来查看是否未HS状态，PHY_STOPSTATE的寄存器低4位为0

    2022-12-05
    0
    1
    • 五岁月下练剑回复费小财:

      好的，谢谢

      2022-12-05
      0
  • 只蓝片羽
    Lv.1

    您好：

    该报错为开流失败，mipi进行check hs检查发现无数据输出，报错。

    排查方向:

    1. 确认所用的mipi设备正确，是否实际连接的就是host1(entry_num配置);

    2. 确认sensor是否已实际开流？ DES上是否有video lock?

    可通过max9296的寄存器辅助确认: 0x108/0x11A/0x12C/0x13E.bit7，0x1DC/0x1FC/0x21C/0x23C.bit0;

    3. 您的ar0147内是否为AP0101？ 可查看0x8006看是否有frame count增长？ -- 无增长应该是没实际开流;

    4. 您的模组是否为使能同步的？ 若是，则可能需要操作相应的trigger pin之后才会出流。

    谢谢~

    2022-12-05
    0
    1
    • 五岁月下练剑回复只蓝片羽:

      好的，谢谢

      2022-12-05
      0
