cim ipi0 width error

已解决

ghy05042022-11-28

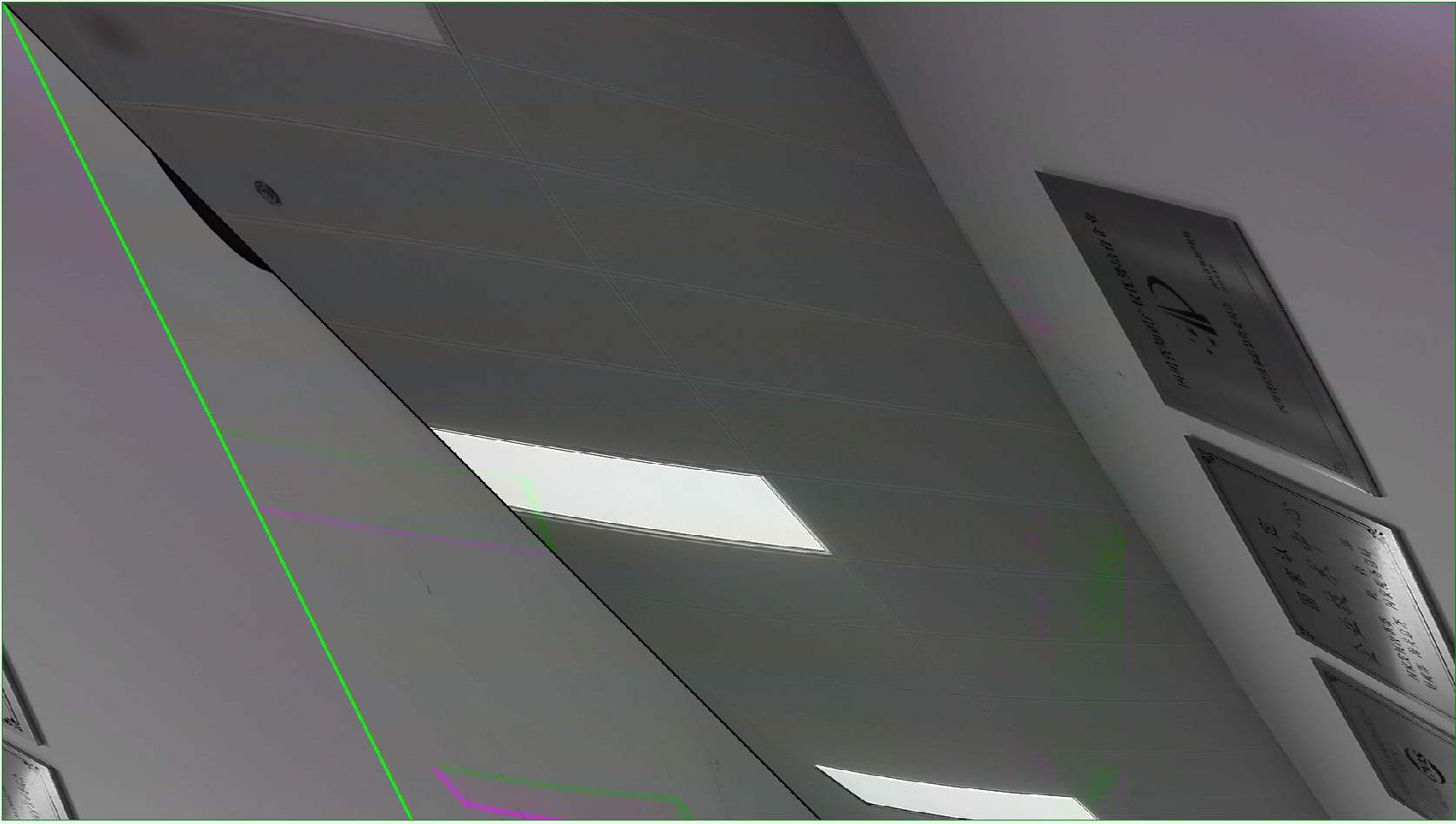

程序运行几秒钟后，产生错误 -6504，dmesg ：cim ipi0 width error 。hbplayer 能看见图像，但是图像有明显的错位。颜色也不对。如果把绿线左边的移动到图片最右边，图像应该就正确了。求助：如何检测实际接收到的width值？ imx390 厂家确定是 1920*1080

底层软件

征程5

0/1000

只蓝片羽
Lv.1
您好:
请问您这边是使用的RX几？上述答复中已有所描述:
从截图与描述上看cim报width error，可参考《J5-Sensor接入开发手册》中8.4节。
此处首先怀疑是sensor的实际输出分辨率与CIM上配置width不匹配，"imx390厂家确定是1920*1080"，可让厂家提供寄存器直接查看确认。
上述cim/cimdma的dump辅助查看命令需要在您的case运行时，另起窗口同时查看，查看的值为动态变化值，可多次cat查看最大分辨率辅助确认。
谢谢~
2022-11-28
0
4
- ghy0504回复只蓝片羽:

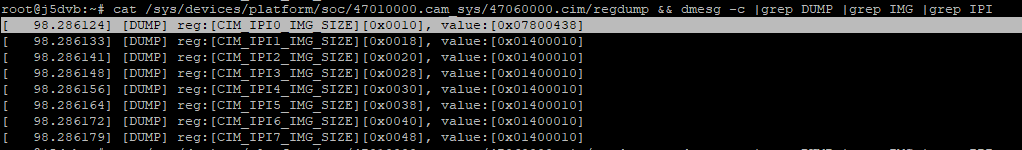

  谢谢回复！那应该就是0x780*0x438 也就是 1920*1080了。也就是说sensor的分辨率是没有错的？那又是哪里出错了呢？麻烦指导下
  2022-11-28
  0
  回复
- 只蓝片羽回复ghy0504:
  您好:
  您这个命令是查看CIM配置的(json中读取后配置的)，要看收到的，应该grep DBG，如下:
  cat /sys/devices/platform/soc/47010000.cam_sys/47060000.cim/regdump && dmesg -c |grep DUMP |grep IMG |grep IPI
  该值为动态(读时的瞬时)值，请多次查看可能找到最大值接近实际分辨率，辅助定位。
  2022-11-28
  0
  回复
- 只蓝片羽回复只蓝片羽:
  抱歉，更正: cat /sys/devices/platform/soc/47010000.cam_sys/47060000.cim/regdump && dmesg -c |grep DUMP |grep DBG |grep IPI
  2022-11-28
  0
  回复
- ghy0504回复只蓝片羽:
  运行起来确认是 0x781，也就是1921. 如果这样是否就说明是sensor 输出有问题呢？很奇怪的是，这个款相机再有9295和9296的时候，我们是调通过的。现在没有加串器和解串器就一直不通。
  2022-12-06
  0
  回复
路大isss
Lv.1

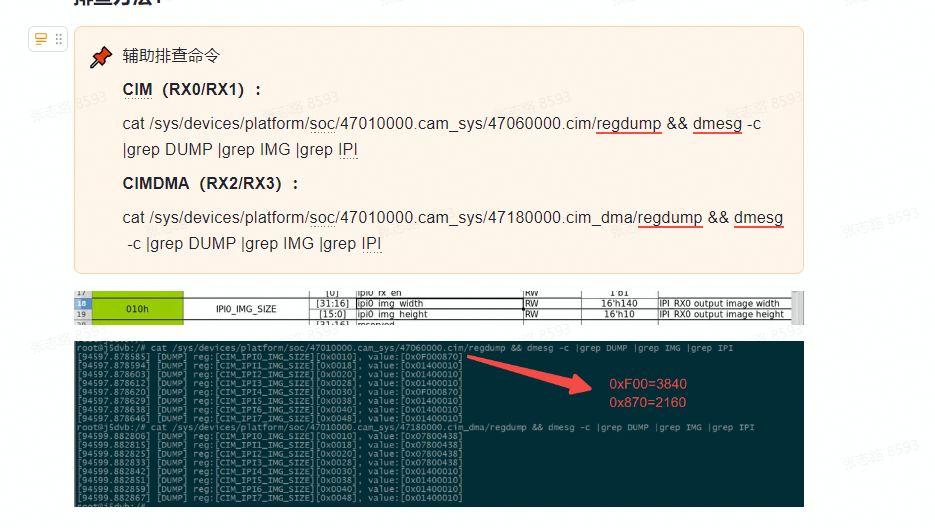

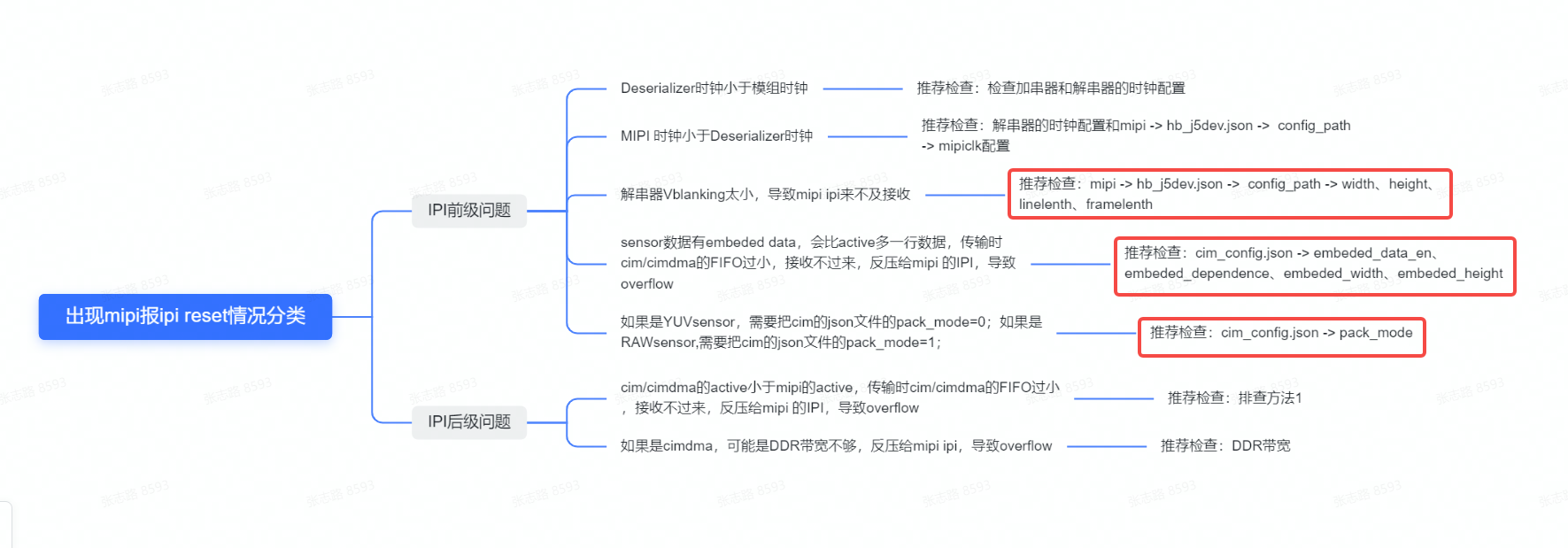

请检查下图红色框住的项目，另外操作图2看一下。
2022-11-28
0
3
- ghy0504回复路大isss:
  谢谢回复！你们回复的真快啊！
  如下：该怎么修改呢？
  2022-11-28
  0
  回复
- ghy0504回复路大isss:
  我分别接RX0 和RX3，分别运行

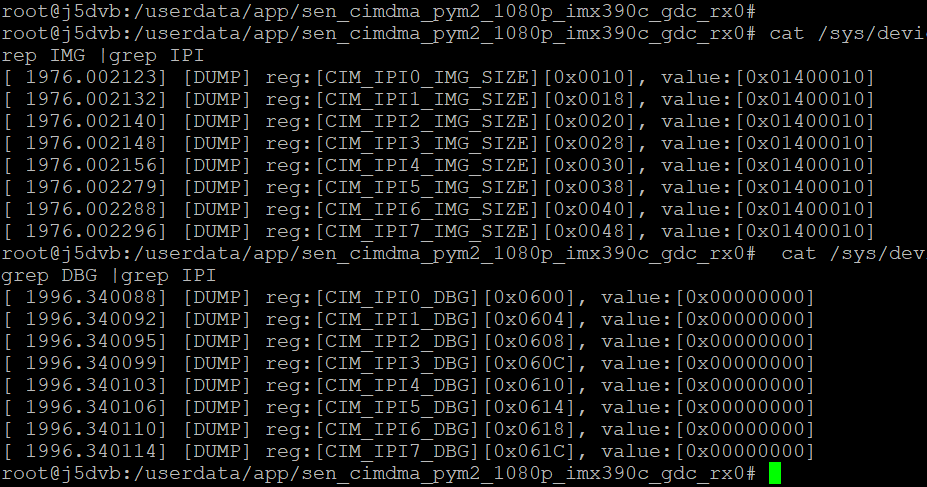

  cat /sys/devices/platform/soc/47010000.cam_sys/47060000.cim/regdump && dmesg -c |grep DUMP |grep IMG |grep IPI
  cat /sys/devices/platform/soc/47010000.cam_sys/47180000.cim_dma/regdump && dmesg -c |grep DUMP |grep DBG |grep IPI
  横坐标最大值都是 0x781，也就是1921 ，这里会不会有问题？我看文档embeded 的时候会比实际值多1，会不会与embeded 有关系呢？
  2022-11-28
  0
  回复
- 只蓝片羽回复ghy0504:
  您好，此处通过dump查看得实际收到数据宽为0x781(1921)，一般embedded data是会行数据多1，此处是行像素多1，应该主要还是排查Sensor输出实际分辨率的配置，看是否为sensor配置有误。
  2022-12-05
  0
  回复
费小财
Lv.5
您好，
上面你看都是配置的信息，实际上接收的数据cim通路只能通过ISP来查看的，
ISP查看需要确认你的设备接入通路和ISP的通路，还是麻烦提供下这些参数，方便给你提供对应的寄存器来查看
2022-11-28
0
3
- ghy0504回复费小财:
  谢谢！由于模组自带isp 输出的是yuv422，所有我就认为可以不用isp，不知道这么理解对不对？以下是cim配置：
  {
  "pipeline0":{
  "cim": {
  "input": {
  "mipi":
  {
  "enable": 1,
  "width": 1920,
  "height": 1080,
  "format": 30,
  "rx_index": 0,
  "vc_index": 0,
  "channels": 1,
  "raw16_splict": 0,
  "dbg_clear": 0,
  "y_uv_swap": 0,
  "tag_enable": 0,
  "function": {
  "enable_frame_id": 1,
  "enable_bypass": 0,
  "enable_pattern": 0,
  "hdr_mode": 0,
  "set_init_frame_id": 1,
  "set_bypass_channels": 1
  }
  }
  },
  "output": {
  "pym": {
  "pym0_en": 1,
  "pym1_en": 0
  },
  "isp0": {
  "isp_ch0": 0,
  "isp_ch1": 0,
  "isp_ch2": 0,
  "isp_ch3": 0
  },
  "isp1":{
  "isp_ch0": 0,
  "isp_ch1": 0,
  "isp_ch2": 0,
  "isp_ch3": 0
  }
  }
  }
  }
  }
  还是说必须加上ISP0？
  2022-11-28
  0
  回复
- 费小财回复ghy0504:
  cim不能下ddr的，你要是接在rx0 rx1的话，是必须要走ISP的，0/1可以随便选择的
  2023-01-13
  0
  回复
- 费小财回复费小财:
  建议的通路是不走ISP的，走cimdma下ddr
  2023-01-15
  0
  回复
新手村
Lv.4
你好：
CIM这边只能只能报height或者width error，cnt计数是实时，没办法准备获取到真正接收的height和width值；ISP支持active width和height值的计数，因此你可通过ISP寄存器进行查看；
2022-11-28
0
1
- 新手村回复新手村:
  之前忘记说了，CIM的debug寄存器是实时记录收到的行数和列数，如果是width error，可以直接读debug寄存器知道收到width数值，多读几次就能获取准确的值，但是height就没办法了；
  2023-01-15
  0
  回复
费小财
Lv.5
您好，
你用的是ISP0，还是ISP1的
你看看 cat /proc/hb_isp 或者cat /proc/hb_isp_hw1
然后根据你的ISP 通过devmem来获取对应接收到的寄存器值
具体的信息要跟你跑的通路来查，你可以先share cat /proc/hb_isp 或者cat /proc/hb_isp_hw1 这个结果
2022-11-28
