j3平台iar ->mipitx

已解决

wzj2022-11-19

当前硬件环境数据流： iar -> mipitx -> 96717 -> 9296 > mipirx ->sif -> ipu

当前输入图片格式：1280x720 yuv420(nv12) 20fps

当前mipitx设置输出格式0x1E(yuv422)

问题分析：

1，关闭sif中的iar bypass开关，打开mipitx vpg输出，可以在mipirx端收到完整的图片，但是只能收到几张，后面mipirx就报各种fatal错误，mipirx就自动断开了

2，打开sif中的iar bypass开关，使用iar 的api接口输入，并设置50ms发一次图片（就是20fps）,mipirx未能收到正常图片

3，当使用iar输入时，如何设置mipi tx中的参数，如ipiline ,framelenth, linelenth,它们和输入的图片格式、分辨率有什么关系

（上海金脉）

底层软件

征程3

0/1000

只蓝片羽
Lv.1
您好：
您目前所用调试方式是可以的，分段调试：先用VPG方式验证通路，之后再使用iar输出;
1. 使用tx vpg可以接收几张完整帧，之后有mipi rx报错fatal，一般排查步骤：
tx侧是否有mipi dev的报错？ serdes的各状态寄存器，是否有报错？ rx的具体报错类型是什么？
2. 打开sif的iar bypass开关，配置的set_bypass_channels为多少？ iar的配置中是否有相应的timing修改(1280x720)？ mipi配置文件是否已做相应适配? 默认配置应该是1920x1080的;
3. 使用iar ipi输出功能时，在mipi tx的参数中，主要关注参数为:
mipiclk, lane-- mipi输出硬件参数：频率与lane数
width, height, datatype -- 输出分辨率格式，与iar输出分辨率相同，格式只支持0x1e;
ipi_lines -- 实际iar发出行数(iar输出时为: height+vbp+1)，配错误tx会报ipi错
谢谢~
2022-11-21
0
3
- wzj回复只蓝片羽:
  1，使用vpg输出时，mipi rx侧包phy_fatal，mismatch、 ipi overflow、crc error、framebandry fatal，调试mipi文件的几组settel值，发现没有效果。mipi dev下的dmesg没有报错，
  2，serdes有个很奇怪的问题，当打开heartbeat时9296没有mipi信号输出，但是在0x25寄存器有packet包过来，video channel没有lock，关闭heartbeat时有mipi输出，vide channel lock成功，目前96717时1x4模式，9296是4x2模式，
  3，使用iar输出时没有设置timing，这个如何配置
  2022-11-22
  0
  回复
- 只蓝片羽回复wzj:
  您好:
  1. 若有phy_fatala报错，还是先解决phy报错问题，您这里9296输出的速率是多少(0x320/0x325)，配置是几lane(0x44a)，mipi配置中的mipiclk建议与之对应，同时settle配置可调;
  2. 此处的打开heartbeat是指哪个配置？ 9296使用4x2模式是说用的2lane输出么？那J3侧的mipi中也是配的2lane?
  3. 你目前是用的iar配置文件方式配置的话在json文件中有timing相关字段可配，若使用api方式使用，应该也有相应的API可配，请参考API文档。
  2022-11-22
  0
  回复
- automan回复wzj:
  为使您的问题能获得更好的回复，建议您新起一个帖子。
  2022-11-23
  0
  回复
wzj
Lv.1
- Hi:
  我现在用iar发送可以在mipirx收到图片，但是图片像是被裁剪了一样，并且mipirx端报错
mipirx收到的图片：

原图：
2022-11-24
0
3
- 只蓝片羽回复wzj:
  您好：
  您这里看发送段dev是否有报错？可尝试以下配置是否有效:
  echo 0 > /sys/class/vps/mipi_dev0/param/hsync_pkt
  另外接收侧9296的状态寄存器是否有异常:
  0x13 0x1b 0x1d 0x1f 0x22 0x23 0x108 0x11a 0x12c 0x13e 0x1dc 0x1fc 0x21c 0x23c 0x55c 0x55d 0x55e 0x55f
  2022-11-24
  0
  回复
- wzj回复只蓝片羽:
  Hi:
  1，查了一下当关闭96717的heartbeat，和9296寄存器没有问题，打开heartbeat，9296得0x108报sequence错误
  2，设置iar的timing 的vfp为1发现mipirx接收到的图片效果会好一点，但是还是有一点像是被裁剪；

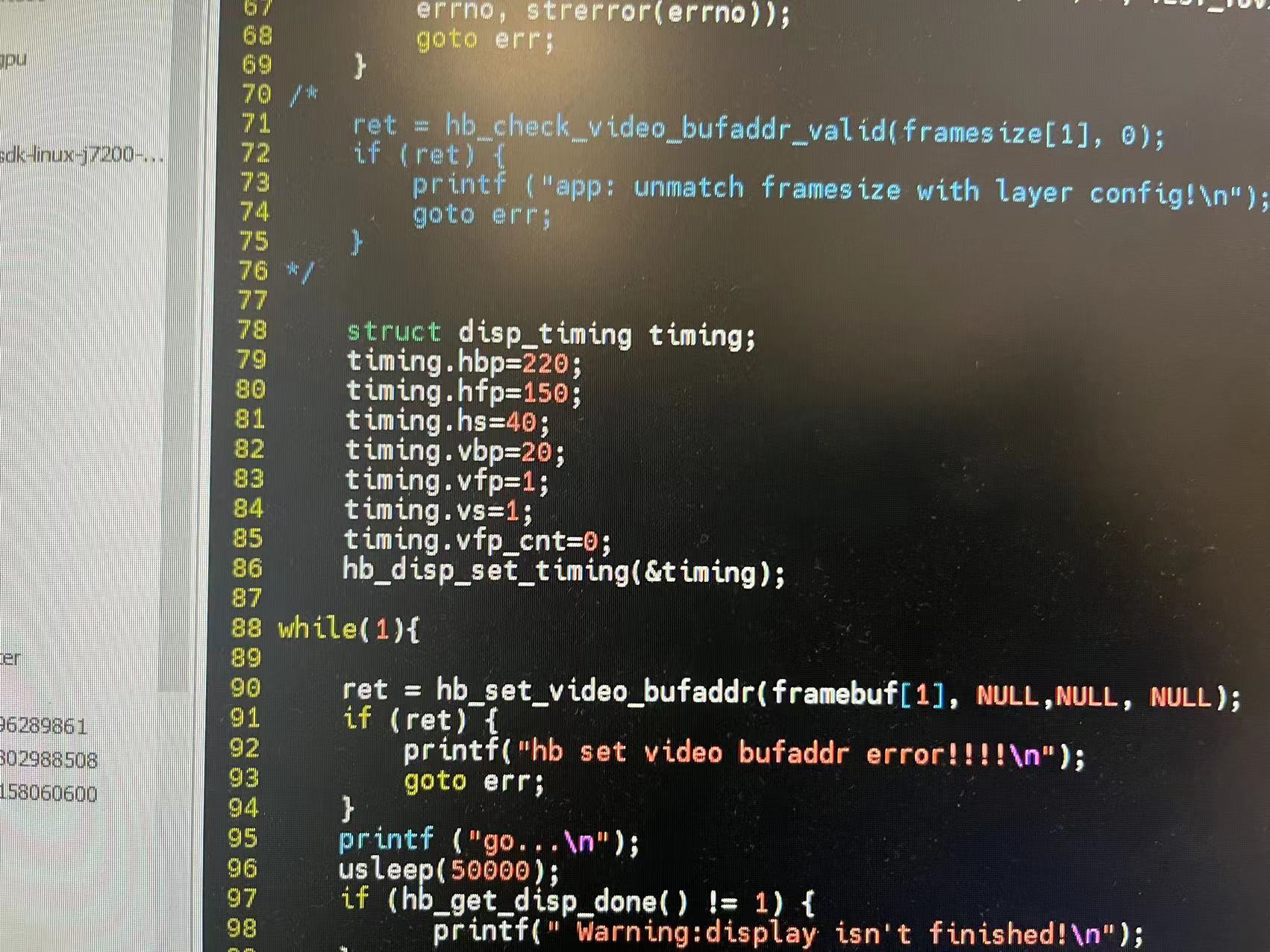

  mipi timing设置：
  mipi rx接受到的图片：
  2022-11-24
  0
  回复
- 只蓝片羽回复wzj:
  您好:
  此种情况下的mipi json配置是什么样的呢？ -- 主要看是否与iar配置timing是否匹配;
  发送端dev与接收端host是否有mipi相关的报错(dmesg查看)？ -- 主要看是否有配置不匹配导致的报错;
  同时可通过SerDes的状态寄存器辅助确认数据链路是否有异常(寄存器见上).
  谢谢~
  2022-11-28
