1. 前言

本文旨在提供 J6B 计算平台的部署指南，将会从硬件、软件两部分进行介绍，本文整理了我们推荐的使用流程，和大家可能会用到的一些工具特性，以便于您更好地理解工具链。某个工具具体详细的使用说明，还请参考用户手册。

2. J6B硬件配置

BPU内部器件：

• TAE：BPU 内部的张量加速引擎，主要用于 Conv、MatMul、Linear 等 Gemm 类算子加速，J6B 新增浮点输出支持（模型中间层支持 fp16 输出，模型输出层支持 fp32 输出）
• AAE：Pooling、Resizer、Warping 等偏专用单元的集合，其中 Warping 可用于加速 Gridsample 等算子
• DTE：BPU 内部的数据排布变换引擎，支持各种维度的高效变换
• VAE：BPU 内部的 SIMD 向量加速引擎，可用于加速 Add、Mul、查表等 Vector 计算，J6B 新增浮点支持
• VPU：BPU 内部的 SIMT 向量加速单元，J6EM 可用于实现 Quantize、Dequantize 等算子，J6B 没有该硬件
• SPU：BPU 内部的 RISC-V 标量加速单元，J6EM 可用于实现 TopK 等算子，J6B 没有该硬件，仅有 APM
• APM：BPU 内部另一块 RISC-V 标量加速单元，主要用于 BPU 任务调度等功能

3. J6工具链简介

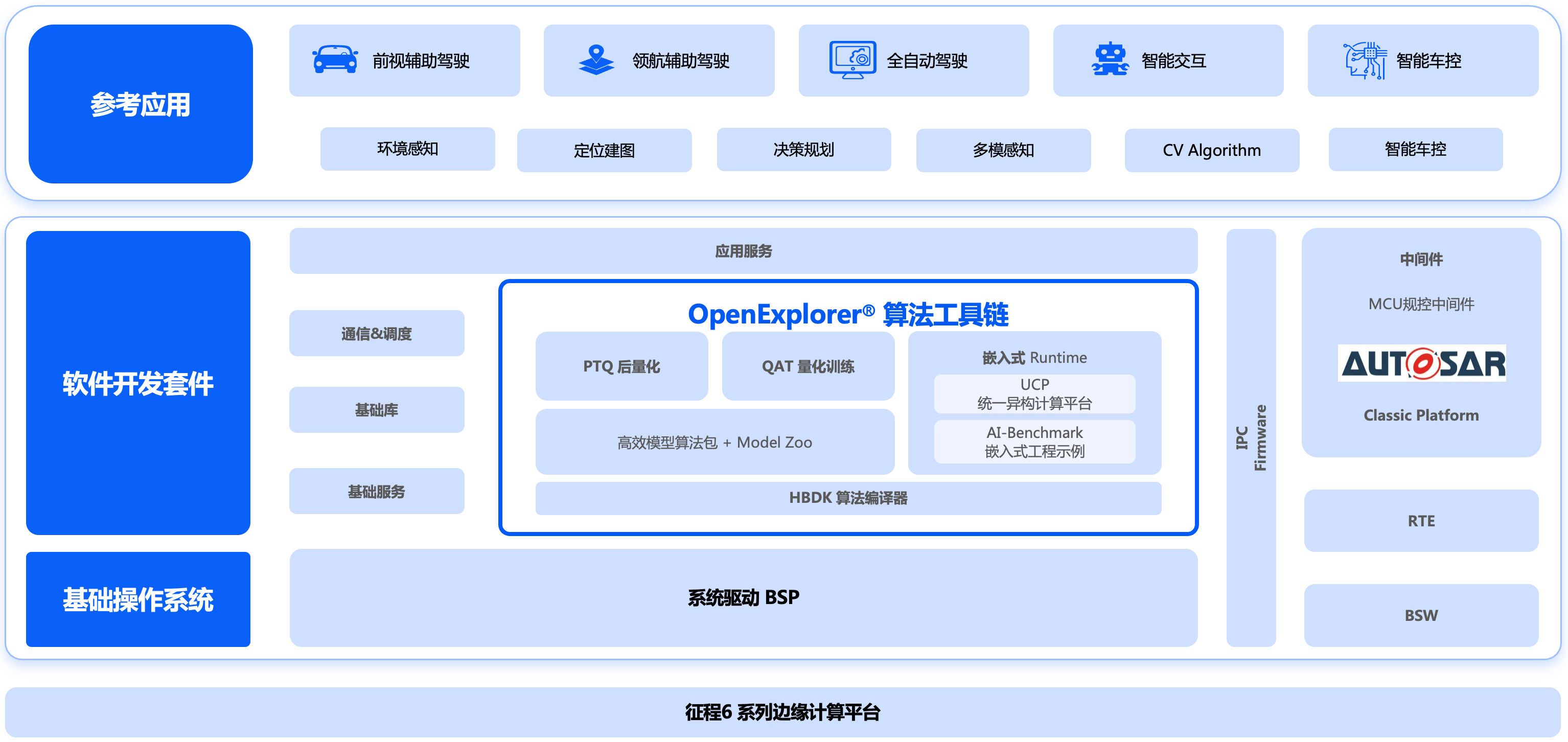

3.1 模块架构图

• PTQ：J6 工具链基于horizon_tc_ui 包封装的 hb_compile 命令行工具，提供 ONNX 模型 PTQ 全流程转换能力，其内部会先调用 hmct 包实现模型解析、图优化、校准功能，再调用 hbdk4_compiler 包实现模型的定点化和编译功能；
• QAT：J6 工具链基于 horizon_plugin_pytorch 包提供量化感知训练能力；
• HBDK：J6 工具链编译器，基于hbdk4_compiler 包提供模型定点化、图修改、模型编译、静态 perf 等功能；
• 高效模型算法包：J6 工具链基于 horizon-torch-samples 包，以源码开放形式提供了多场景参考算法，这些模型基于开源数据集训练，模型结构贴合地平线芯片进行了高效且用户友好的设计，并基于 QAT 链路实现了模型的量化转换；
• UCP：J6 工具链统一计算平台，通过一套统一的异构编程接口实现了对 J6 计算平台相关计算资源的调用，提供视觉处理、模型推理、高性能计算库、自定义算子插件开发等功能；
• AI-Benchmark：J6 工具链基于预编译好模型提供的嵌入式工程示例，可实现模型的性能评测和精度评测。

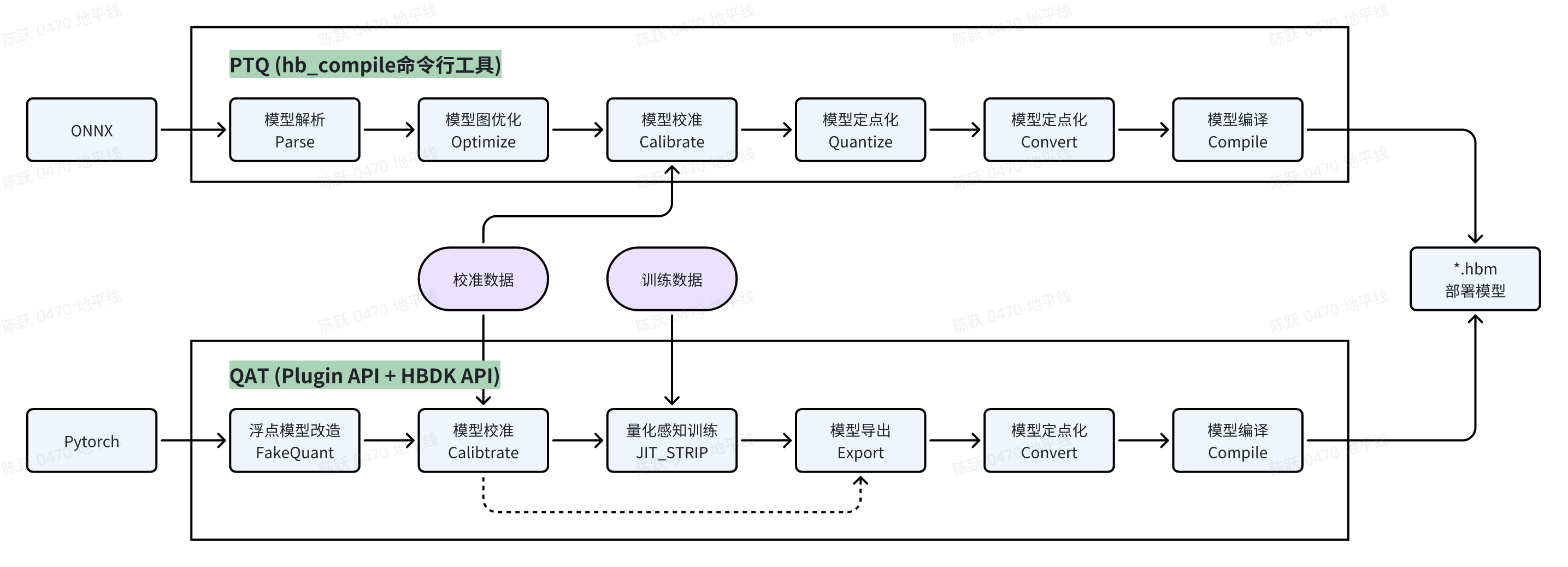

3.2 两套模型转换链路



J6 工具链支持 PTQ（训练后量化）、QAT（量化感知训练）两套模型转换链路，其特性和优缺点如下：

• PTQ：基于 hb_compile 命令行工具转换模型，配置好 yaml、校准数据集后，可一步实现模型的图优化、校准、量化、编译全流程。该量化方式快捷易用，但仅基于数学统计方式的离线量化不利于模型迭代，且可能会触发难以解决的 corner case，因此在量产项目中通常用于早期评测和简单模型的量化。
• QAT：在 PyTorch 开源框架上，基于 plugin 插件的形式提供模型量化能力，并调用 hbdk 编译器的 API 实现模型的定点化和编译。该链路支持模型校准后进一步的 finetune 训练，虽然上手难度和训练成本都较高，但精度上限也更高，更利于模型迭代优化，是量产项目中的更优选择。

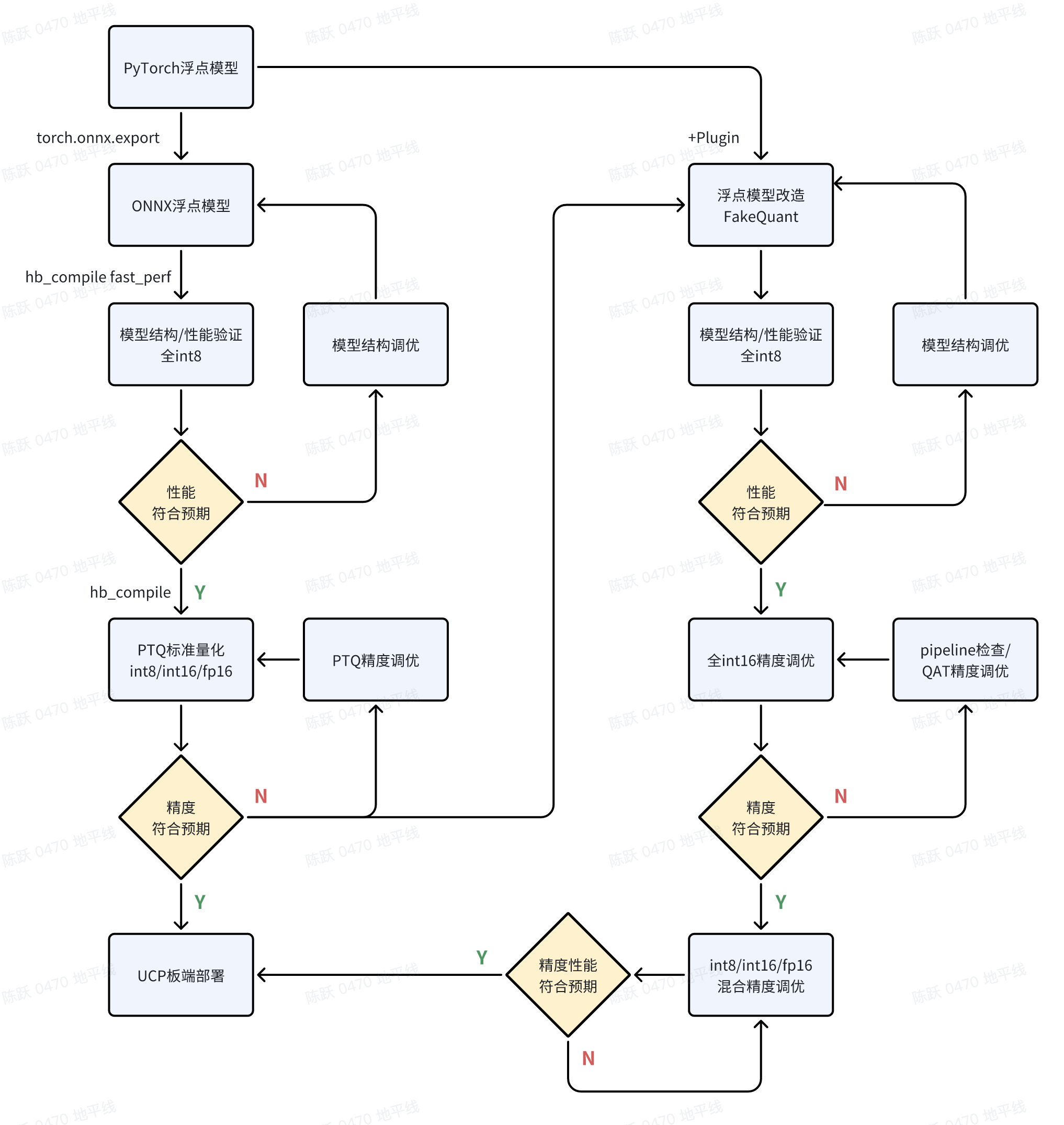

3.3 工具链推荐使用流程

鉴于两条量化链路的特性，我们建议的工具链使用流程如下：



1. Step1：先导出浮点 ONNX 模型（opset10~19），并基于 PTQ 链路进行快速的模型结构验证，全 int8 性能上限验证；若该性能符合预期，则可以精调 PTQ，若最终精度/精度都可同时满足预期，则可进行板端部署。
2. Step2：如果遇到 PTQ 无法解决的精度 corner case，则需要转到 QAT 链路进行量化。依然建议先进行模型结构验证和全 int8 性能上限验证；若该性能符合预期，则优先在全 int16 配置下将精度训练至符合预期，然后再降低 int16 比例，实现 int8/int16/fp16 混合精度下的性能/精度调优，最后进行板端部署。

在以上推荐链路中：

1. PTQ 链路的模型结构验证和标准量化，可在 X86 端参考本文 4.2 节使用 hb_compile 命令行工具；
2. 模型性能分析和验证，可在 X86 端参考本文 6.4 节《静态perf》使用 hbm_perf 接口生成 html 分析文件，可在板端参考本文 8.2.1 节使用 hrt_model_exec 工具；
3. 模型推理，可在 X86 端参考用户手册《训练后量化-PTQ转换工具-HBRuntime推理库》，可在板端参考本文第 8 章《模型板端部署》使用 UCP 推理接口；

4. 模型性能/精度调优，请见后续文章的详细介绍。

4. PTQ链路

4.1 模型转换流程

4.2 hb_compile工具

4.3 PTQ模型产出物

4.4 PTQ精度配置方法

 4.5 PTQ精度调优流程

5. QAT链路

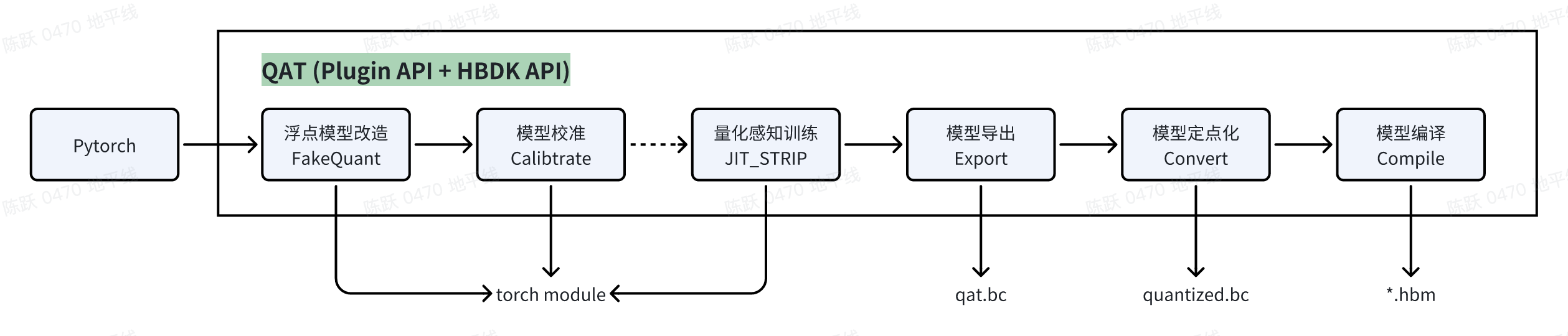

5.1 模型转换流程

• 浮点模型改造：在模型前插入 QuantStub、在模型后插入 DequantStub，用于识别模型首尾部，剥离前后处理
• 模型校准：通过在模型中插入 Observer 的方式，在 forward 过程中统计各处的数据分布，以计算出量化参数

  • 部分模型仅通过 Calibration 便可满足精度要求，则无需进行 QAT，可直接编译模型用于部署

  • 即使 Calibration 无法满足精度要求，也可降低后续 QAT 难度，缩短训练时间，提升最终训练精度

• 量化感知训练：进一步通过训练的方式微调模型参数，如果 Calibration 精度较好，则推荐固定激活 scale

  • JIT-STRIP：使用 hook 和 subclass tensor 的方式感知图结构，在原有 forward 上做算子替换/算子融合等操作，并且会根据模型中 QuantStub 和 DequantStub 的位置识别并跳过前后处理

    • 优点：全自动，代码修改少，屏蔽了很多细节问题，便于 debug

    • 缺点：动态代码块仍需要特殊处理

5.2 QAT精度配置方法

5.3 QAT精度调优流程

整体调优流程：

J6B区别于J6E/M来说浮点算子（fp16）的支持能力更多，但是由于没有vpu，因此不高优推荐 fp16 调优，仍建议沿用。



fp16配置方式:

QAT新版qconfig量化模板使用教程见：https://developer.horizon.auto/blog/13112

需要注意，由于J6B没有vpu，fp16算子的使用可能会引入cpu的quant、dequant算子。建议尽量少的配 FP 16，避免性能损失。

6. 模型导出/定点化/编译

6.1 PTQ链路

6.1.1 输入/输出去padding

模型在 BPU 上推理时，其输入和输出节点的内存大小和数据存放规则需满足硬件对齐要求。

6.2 QAT链路

QAT 链路的模型定点化和编译直接调用如上的编译器接口，模型导出额外封装了一层，参考代码如下：

6.3 模型修改

编译器支持在 hbir 上进行多 batch 拆分、插入数据前处理、算子删除、调整输入输出 layout 等修改操作，其主要应用场景如下：

以下参考代码对一个多输入模型实现了多 batch 输入拆分、图像输入的色彩空间转换、数据归一化、Resizer 功能：

6.4 静态perf

对于编译好的 hbm，编译器支持在 X86 端对其 BPU 部分进行静态性能预估，执行以下命令即可生成一个 html 文件，包含模型预估性能、带宽、内存占用、BPU内部单帧执行时序图等信息。

7. 浮点能力使用

7.1 TAE张量输出，VAE向量计算支持浮点

J6B BPU 的 TAE 张量计算单元支持 FP16/FP32 输出，VAE 向量计算单元支持 FP16 计算。但在实际部署中仍需综合评估后再使用，具体原因如下：

• 精度：FP16 并非在所有情况下都优于 INT16，通常情况下数值范围小时 FP16 更优，数值范围大时 INT16 更优，但也需要考虑数值较小或较大部分的误差对模型输出的影响程度。所以量化精度是否使用 FP16，更建议基于精度 Debug 的分析结果来确定；
• 性能：除 Reduce 性能为 INT16 的 1/2 外，其他算子的 FP16 性能和 INT16 性能持平
• 额外开销：虽然 FP16 算子本身无需量化，但上下游算子如果涉及 FP16 INT16 的数据转换，则会引入量化/反量化：

  • 虽然该节点可以由 VAE 硬件直接支持，但相比于全 INT16 直接串接仍会有额外的性能、带宽开销；

  • 新引入的量化或反量化节点的 Scale 需要重新校准/QAT训练得到。

7.2 无VPU加速量化/反量化

7.3 无SPU，标量计算能力有限

相比于 J6 其他计算平台，J6B 的标量计算单元算力减少，因此 TopK 等标量算子的部署性能需要综合评估后选择合适方案。

8. 模型板端部署

8.1 UCP简介

UCP 支持的 Backend 如下：

8.2 快速上手

8.2.1 hrt_model_exec工具

hrt_model_exec 的三种使用方法如下：

8.3 图像输入动态shape/stride

在 J6 芯片的视频通路上，有一块叫 Pyramid 的金字塔硬件处理模块，可提供 Camera 输入图像的缩放及 ROI 抠图能力，其输出为 nv12 类型的图像数据，并可基于共享内存机制直接给到 BPU 进行模型推理。因此在 J6 工具链中：

• Pyramid 模型指的是具有 nv12 图像输入的模型；

• Resizer 模型指的是具有 nv12 图像输入和 ROI 输入的模型，编译器支持通过 JIT 动态指令的方式，从 nv12 图像上完成 ROI 抠图 + Resize 的功能。

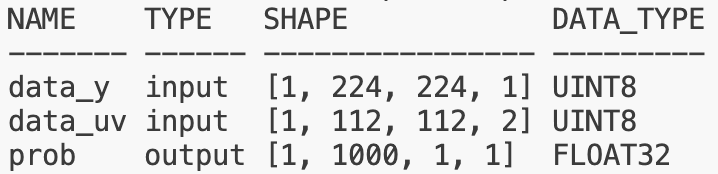

在 J6 工具链中，Pyramid 的输入 stride 为动态，Resizer 模型的 stride 和 shape 都是动态。如下为 mobilenetv1 编译后的模型信息：

	Pyramid	Resizer
hb_model_info X86端命令行工具

hrt_model_exec model_info 板端可执行程序工具

其中，-1 为占位符，表示为动态，Pyramid 输入的 stride 为动态；Resizer 输入的 H、W、stride 均为动态。

• Resizer 输入的 HW 动态，是因为原始输入的大小可以是任意的；
• Pyramid/Resizer 输入的 stride动态，可以理解为是支持 Crop 功能，详细内容可参考用户手册《统一计算平台-模型推理开发-基础示例包使用说明-advanced_samples-crop》

8.4 非图像tensor内存对齐

对于非图像 tensor，J6B 要求 128对齐，J6EM 要求内存 64 对齐，J6PH 要求 256 对齐。如上图所示，模型输出节点虽然 stride[0] 为 4000，但需要申请的 BPU 内存大小（aligned byte size）为 4096，即为 128 对齐的结果。

8.5 图像tensor跨距对齐

J6EMB 对于 Pyramid/Resizer 模型的图像输入，要求 W32 对齐，J6PH 要求 W64 对齐。若您有 J6 不同架构平台迁移的场景，请注意跨距对齐要求的差异。

部署代码建议您避免 hard code，推荐基于模型节点属性中的 validShape（张量有效内容尺寸）和 stride（张量各维度步长）进行解析和使用。

8.5.1 Pyramid输入

Pyramid 输入 tensor 准备的参考代码如下：

示例：

视频通路上的金字塔硬件，其输出层支持配置 y、uv 的 stride，但仅要求 W16 对齐，若数据需要喂给 BPU 推理模型，建议直接按 BPU 的跨距对齐要求来配置。金字塔硬件的更多信息请参考系统软件用户手册。

8.5.2 Resizer输入

Resizer 输入的 H、W 也是动态的，因此需要设置为原图尺寸，并计算好 W32 对齐的 Stride；ROI 作为模型输入节点，也需要对其进行赋值。以下为参考代码：

示例：

8.6 小模型批量处理功能

由于 BPU 是资源独占式硬件，所以对于 Latency 很小的模型而言，其框架调度开销占比会相对较大。在 J6 平台，UCP 支持通过复用 task_handle 的方式，将多个小模型任务一次性下发，全部执行完成后再一次性返回，从而可将 N 次框架调度开销合并为 1 次，以下为参考代码：

8.7 优先级调度/抢占

• priority > customId > submit_time（任务提交时间）
• priority 支持 [0, 255]，对于模型任务而言：

  • [0, 253] 为普通优先级，不可抢占其他任务，但在未执行时支持按优先级进行排队

  • 254 为 high 抢占任务，可支持抢占普通任务

  • 255 为 urgent 抢占任务，可抢占普通任务和 high 抢占任务

  • 可被中断抢占的低优任务，需要在模型编译阶段配置 max_time_per_fc 参数拆分模型指令

• 其他 backend 任务，priority 支持 [0, 255]，但不支持抢占，可以认为都是普通优先级

8.8 X86仿真

J6 工具链在 X86 端支持 hbm 指令仿真，但效率非常低，所以更推荐使用 quantized.bc 模型进行推理，其定点部分和 hbm 数值二进制一致，浮点部分可能存在架构本身差异，但通常对精度影响可忽略不计。

J6B 平台 X86 仿真需要配置如下环境变量，默认架构为"nash-m"：

export HB_UCP_SIM_PLATFORM_TYPE=nash-b

8.8.1 推理quantized.bc

Python推理：

quantized.bc 也可以直接调用其 func 的 feed 接口进行推理，其输入格式也为 dict，value 支持 torch.tensor 和 np.array 两种类型，输出格式与输入格式保持一致。参考代码如下：

C++推理：

8.8.2 推理hbm

9. UCP视觉处理/高性能算子

除模型推理外，UCP 还提供了视觉处理和高性能算子两大方向的多种算子接口，可支持诸如 Remap、Jpeg、H264/265、FFT/IFF 等功能，这些算子底层是基于地平线 SOC 上不同硬件 IP 进行的封装，并提供统一的调用接口。

注意：

1. 板端实际部署时，ISP 到 Pyramid 的视频通路不建议使用 UCP，无法实现数据 Online，建议直接调用底软接口进行功能实现。

2. 基于 DSP Backend 实现的 HPL 算子，在 J6B 平台仅会提供 J6EM 上 Q8 实现的源码，如需在 J6B 上使用 HPL 算子，需要您自行适配 V130 并编译镜像。VP 算子和 SLAM 等 J6EM 上已有的 Q8 DSP sample，将在 J6B 后续正式版本中提供 V130 版本。

10. UCP自定义算子(DSP)

为了简化用户开发，UCP 封装了一套基于 RPC 的开发框架，来实现 CPU 对 DSP 的功能调用，但具体 DSP 算子实现仍是调用 Cadence 接口去做开发。总体来说可分为三个步骤：

1. 使用 Cadence 提供的工具及资料完成算子开发；

2. DSP 侧通过 UCP 提供的 API 注册算子，编译带自定义算子的镜像；

3. ARM 侧通过 UCP 提供的算子调用接口，完成开发板上的部署使用。

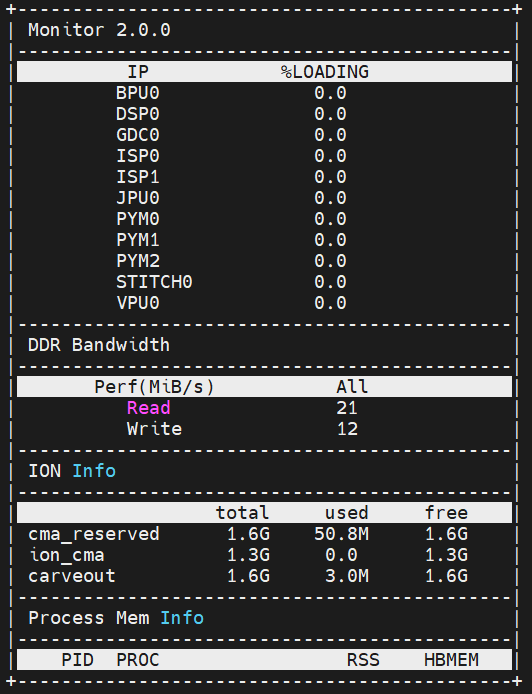

11. 性能监测工具

12. QNX带来的功能裁剪

UCP 框架支持两种主要工作模式：直连模式、中继模式。系统默认运行在直连模式下，在中继模式下，UCP 将支持跨进程任务优先级的统一调度。但 QNX 上跨进程调度的模型性能较差，不满足使用需求，故功能移除。
