本节内容为您带来runtime工具介绍，包括 hrt_bin_dump工具介绍 、 hrt_model_exec工具介绍 及 辅助工具和常用操作 。
9.5.1. hrt_bin_dump工具介绍
9.5.1.1. 工具简介
hrt_bin_dump 是模型的layer dump工具，工具的输出文件为二进制文件。
9.5.1.2. 输入参数描述
编号 | 参数 | 类型 | 描述 | 说明 |
|---|---|---|---|---|
1 | model_file | string | 模型文件路径。 | 指定模型文件路径，可dump模型所有节点的输入和输出文件 |
2 | input_file | string | 输入文件路径。 | 模型的输入文件，支持 hbDNNDataType 所有类型的输入； IMG类型文件需为二进制文件（后缀必须为.bin），二进制文件的大小应与模型的输入信息相匹配， 如：YUV444文件大小为 height * width*3 height∗width∗3； TENSOR类型文件需为二进制文件或文本文件（后缀必须为.bin/.txt），二进制文件的大小应与模型的输入信息相匹配， 文本文件的读入数据个数必须大于等于模型要求的输入数据个数，多余的数据会被丢弃； 每个输入之间通过逗号分隔，如：模型有两个输入，则： --input_file=kite.bin,input.txt。 |
3 | dump_path | string | 工具输出路径。 | 工具的输出路径，该路径应为合法路径。 |
9.5.1.3. 使用说明
工具提供模型节点输入输出dump功能，输出文件为二进制文件。 直接运行 hrt_bin_dump 获取工具使用详情。 参见下图：
工具可以通过 -v 或者 --version 命令，查看工具的 dnn 预测库版本号。
9.5.1.3.1. 示例
以mobilenetv1模型为例，创建outputs文件夹，执行以下命令：

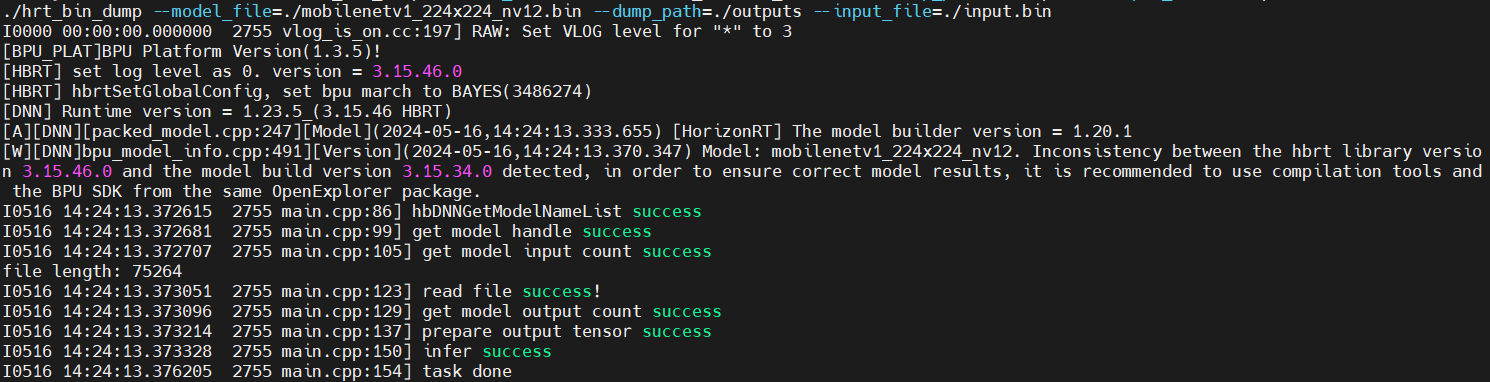

运行日志参见以下截图：
在路径 outputs/ 文件夹下可以查看输出，参见以下截图：
9.5.2. hrt_model_exec工具介绍
9.5.2.1. 工具简介
hrt_model_exec 是一个模型执行工具，可直接在开发板上评测模型的推理性能、获取模型信息。 一方面可以让用户拿到模型时实际了解模型真实性能； 另一方面也可以帮助用户了解模型可以做到的速度极限，对于应用调优的目标极限具有指导意义。
hrt_model_exec 工具分别提供了模型推理 infer、模型性能分析 perf 和查看模型信息 model_info 三类功能，如下表：
编号 | 子命令 | 说明 |
|---|---|---|
1 | model_info | 获取模型信息，如：模型的输入输出信息等。 |
2 | infer | 执行模型推理，获取模型推理结果。 |
3 | perf | 执行模型性能分析，获取性能分析结果。 |
工具可以通过 -v 或者 --version 命令，查看工具的 dnn 预测库版本号。
9.5.2.2. 参数描述
编号 | 参数 | 类型 | 说明 |
|---|---|---|---|
1 | model_file | string | 模型文件路径，多个路径可通过逗号分隔。 |
2 | model_name | string | 指定模型中某个模型的名称。 |
3 | core_id | int | 指定运行核。0：任意核，1：core0，2：core1；默认为 0。 |
4 | input_file | string | 模型输入信息。 图片输入后缀必须为 bin / JPG / JPEG / jpg / jpeg / png / PNG 中的一种。 feature输入后缀名必须为 bin / txt 中的一种。 每个输入之间需要用英文字符的逗号隔开 ,，如： xxx.jpg,input.txt。 当模型中含有对输入数据有要求的算子时，推荐使用指定数据进行perf， 如：Gather算子的index输入需要满足一定范围。 |
5 | roi_infer | bool | 使能resizer模型推理。若模型存在resizer输入源的输入，需设置为 true， 并且配置与输入源一一对应的 input_file 和 roi 参数。 |
6 | roi | string | 指定推理resizer模型时所需的roi区域，多个roi之间通过英文分号间隔。 如：–roi=”2,4,123,125;6,8,111,113” |
7 | frame_count | int | 执行模型运行帧数。 |
8 | dump_intermediate | string | dump模型每一层输入和输出。
|
9 | enable_dump | bool | 使能dump模型输入和输出，默认为 false。 |
10 | dump_precision | int | 控制txt格式输出float型数据的小数点位数，默认为 9。 |
11 | hybrid_dequantize_process | bool | 对原始输出进行后处理后保存。在 enable_dump=true 时生效，且只支持四维模型。 后处理包括对定点输出进行反量化操作、去除 padding 操作。 |
12 | dump_format | string | dump模型输入和输出的格式。 |
13 | dump_txt_axis | int | 控制txt格式输入输出的换行规则。 |
14 | enable_cls_post_process | bool | 使能分类后处理，默认为 false。 子命令为 infer 时配合使用，目前只支持ptq分类模型的后处理，打印分类结果。 |
15 | perf_time | int | 执行模型运行时间。 |
16 | thread_num | int | 线程数(并行度)，数值可以表示最多有多少个任务在并行处理。 测试延时，数值需要设置为1，没有资源抢占发生，延时测试更准确。 测试吞吐，建议设置>2 (BPU核心个数)，调整线程数使BPU利用率尽量高，吞吐测试更准确。 |
17 | profile_path | string | 统计工具日志产生路径，运行产生profiler.log和profiler.csv，分析op耗时和调度耗时。 一般设置 --profile_path="." 即可，代表在当前目录下生成日志文件。 |
18 | dump_path | string | 工具dump输出文件路径，enable_dump或dump_intermediate都会产生输出文件，指定路径后 文件将输出在指定路径下，若路径不存在，则工具会自动创建。 |
设置profile_path参数且工具正常运行后会产生profiler.log和profiler.csv文件，文件中包括如下参数：
perf_result：记录perf结果。
参数
说明
FPS
每秒处理的帧数。
average_latency
平均一帧运行所花费的时间。
running_condition：运行环境信息。
参数
说明
core_id
程序运行设置的bpu核。
frame_count
程序运行的总帧数。
model_name
评测模型的名字。
run_time
程序运行时间。
thread_num
程序运行的线程数。
model_latency：模型节点耗时统计。
参数
说明
Preprocess
模型前处理耗时时间：DNN内部对输入数据的处理，包括padding、layout转换等。
BPU_NodeName
BPU节点的耗时信息。注：NodeName为具体的节点名称。
CPUNodeType_NodeName
CPU节点的耗时信息。注：CPUNodeType为具体的节点类型，如Dequantize，NodeName为具体的节点名称。
processor_latency：模型处理器耗时统计。
参数
说明
BPU_inference_time_cost
每帧推理BPU处理器耗时。
CPU_inference_time_cost
每帧推理CPU处理器耗时。
task_latency：模型任务耗时统计。
参数
说明
TaskPendingTime
任务排队耗时。注：提交的任务可能存在排队情况，不会立即运行。
TaskRunningTime
任务实际运行耗时，耗时时间包括DNN框架耗时。
9.5.2.3. 使用说明
工具提供三类功能：模型信息获取、单帧推理功能、多帧性能评测。

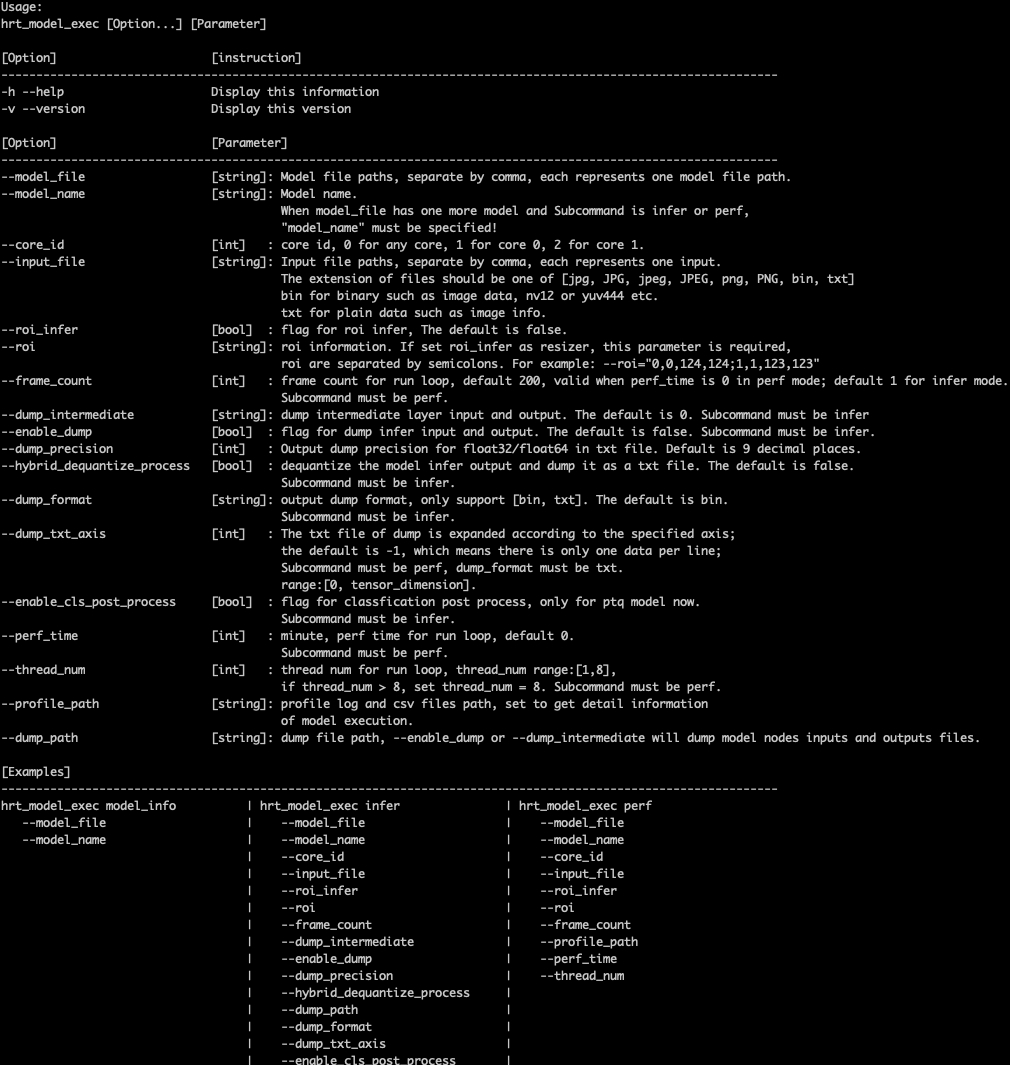

运行 hrt_model_exec 、 hrt_model_exec -h 或 hrt_model_exec --help 获取工具使用详情。如下图中所示：
9.5.2.3.1. model_info
9.5.2.3.1.1. 概述
该参数用于获取模型信息，模型支持范围：qat模型，ptq模型。该参数与 model_file 一起使用，用于获取模型的详细信息， 信息包括模型输入输出信息 hbDNNTensorProperties。
不指定 model_name 输出模型中所有模型信息，指定 model_name 则只输出对应模型的信息。

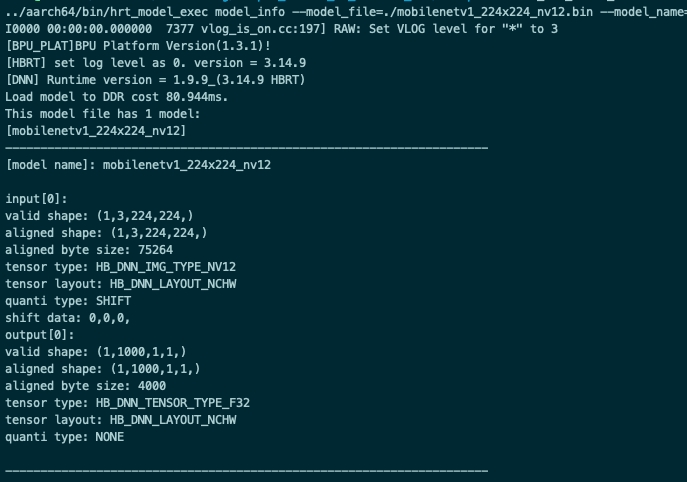

9.5.2.3.1.2. 示例
1.单模型
2.多模型（输出所有模型信息）
3.多模型–pack模型（输出指定模型信息）
9.5.2.3.2. infer
9.5.2.3.2.1. 概述
该参数用于模型推理，用户自定义输入图片，推理一帧。 该参数需要与 input_file 一起使用，指定输入图片路径，工具根据模型信息resize图片，整理模型输入信息。
程序单线程运行单帧数据，输出模型运行的时间。
9.5.2.3.2.2. 示例¶
1.单模型
2.多模型
3.resizer模型
模型有三个输入，输入源顺序分别为[ddr, resizer, resizer]。
推理两帧数据，假设第一帧输入为[xx0.bin,xx1.jpg,xx2.jpg]，roi为[2,4,123,125;6,8,111,113]，第二帧输入为[xx3.bin,xx4.jpg,xx5.jpg]，roi为[27,46,143,195;16,28,131,183]，则推理命令如下：
注解
多帧输入之间用英文逗号隔离，roi之间使用分号隔离。
9.5.2.3.2.3. 可选参数
参数 | 说明 |
|---|---|
core_id | 指定模型推理的核id。 |
roi_infer | 使能resizer模型推理。 |
roi | roi_infer 为 true 时生效，设置推理resizer模型时所需的 roi 区域。 |
frame_count | 设置 infer 运行帧数，单帧重复推理，可与 enable_dump 并用，验证输出一致性，默认为 1。 |
dump_intermediate | dump模型每一层输入数据和输出数据，默认值 0。 |
enable_dump | dump模型输入和输出数据，默认为 false。 |
dump_precision | 控制txt格式输出float型数据的小数点位数，默认为 9。 |
hybrid_dequantize_process | 控制txt格式输出float类型数据，若输出为定点数据将其进行反量化处理，目前只支持四维模型。 |
dump_format | dump模型输出文件的类型，可选参数为 bin 或 txt，默认为 bin。 |
dump_txt_axis | dump模型txt格式输出的换行规则；若输出维度为n，则参数范围为[0, n]， 默认为 -1，一行一个数据。 |
enable_cls_post_process | 使能分类后处理，目前只支持ptq分类模型，默认 false。 |
dump_path | 指定dump输出路径，默认当前路径。 |
9.5.2.3.3. perf¶
9.5.2.3.3.1. 概述¶
该参数用于测试模型性能。 该模式下，用户无需输入数据，程序根据模型信息自动构造输入tensor，tensor数据为随机数。 程序默认单线程运行200帧数据，当指定perf_time参数时，frame_count参数失效，程序会执行指定时间后退出。 输出模型运行的latency、以及帧率信息。程序每200帧打印一次性能信息： latency的最大、最小、平均值，不足200帧程序运行结束打印一次。
程序最后输出running相关数据， 包括：程序线程数、帧数、模型推理总时间，模型推理平均latency，帧率信息。

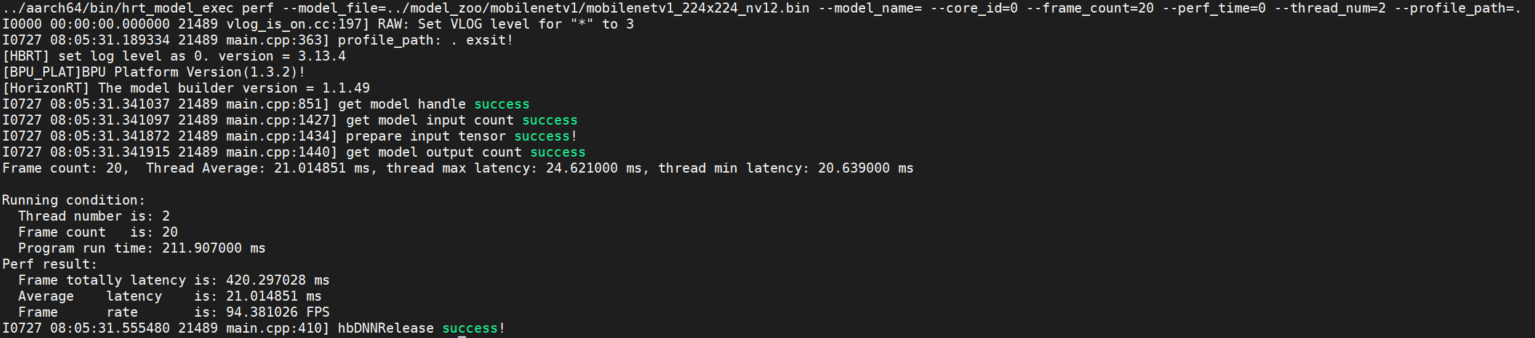

9.5.2.3.3.2. 示例¶
1.单模型
2.多模型
3.resizer模型
模型有三个输入，输入源顺序分别为[ddr, resizer, resizer]。
一次推理两帧数据，假设第一帧输入为[xx0.bin,xx1.jpg,xx2.jpg]，roi为[2,4,123,125;6,8,111,113]，第二帧输入为[xx3.bin,xx4.jpg,xx5.jpg]，roi为[27,46,143,195;16,28,131,183]，则perf命令如下：
注解
多帧输入之间用英文逗号隔离，roi之间使用分号隔离。
9.5.2.3.3.3. 可选参数
参数 | 说明 |
|---|---|
core_id | 指定模型推理的核id。 |
input_file | 模型输入信息，多个可通过逗号分隔。 |
roi_infer | 使能resizer模型推理；若模型输入包含resizer源，设置为 true，默认为 false。 |
roi | roi_infer 为 true 时生效，设置推理resizer模型时所需的 roi 区域以英文分号间隔。 |
frame_count | 设置 perf 运行帧数，当perf_time为0时生效，默认为 200。 |
perf_time | 设置 perf 运行时间，单位：分钟，默认为 0。 |
thread_num | 设置程序运行线程数，范围[1, 8], 默认为 1, 设置大于8时按照8个线程处理。 |
profile_path | 统计工具日志产生路径，运行产生profiler.log和profiler.csv，分析op耗时和调度耗时。 |
9.5.2.3.4. 多线程Latency数据说明
多线程的目的是为了充分利用BPU资源，多线程共同处理 frame_count 帧数据或执行perf_time时间，直至数据处理完成/执行时间结束程序结束。 在多线程 perf 过程中可以执行以下命令，实时获取BPU资源占用率情况。
输出见以下截图：
注解
在 perf 模式下，单线程的latency时间表示模型的实测上板性能， 而多线程的latency数据表示的是每个线程的模型单帧处理时间， 相对于单线程的时间要长，但是多线程的总体处理时间减少，其帧率是提升的。
9.5.2.3.5. 多输入模型说明
工具 infer 推理功能支持多输入模型的推理，支持图片输入、二进制文件输入以及文本文件输入，输入数据用逗号隔开。 模型的输入信息可以通过 model_info 进行查看。
示例：
9.5.2.4. 常见问题
9.5.2.4.1. Latency、FPS数据是如何统计的？¶
Latency是指单流程推理模型所耗费的平均时间，重在表示在资源充足的情况下推理一帧的平均耗时，体现在上板运行是单核单线程统计；统计方法伪代码如下：
FPS是指多流程同时进行模型推理平均一秒推理的帧数，重在表示充分使用资源情况下模型的吞吐，体现在上板运行为双核多线程；统计方法是同时起多个线程进行模型推理，计算平均1s推理的总帧数。
9.5.2.4.2. 通过Latency推算FPS与工具测出的FPS为什么不一致？
Latency与FPS的统计情景不同，Latency为单流程（单核单线程）推理，FPS为多流程（双核多线程）推理，因此推算不一致；若统计FPS时将流程（线程）数量设置为 1 ，则通过Latency推算FPS和测出的一致。
9.5.2.4.3. 工具如何评测自定义算子模型？
参考basic_sample中custom_identity示例开发自定义算子，将自定义算子编译成动态库，在工具使用之前指定该动态库路径即可。 动态库编译参考：
运行时，若动态库路径为：/userdata/plugins/libplugin.so，工具运行含该自定义算子的模型，仅需指定该动态库所在路径即可。
9.5.3. 常用操作
9.5.3.1. 查看开发板镜像版本
使用 uname -a 命令可以查看到系统的版本，执行命令后如下所示，
注解
SMP 代表该系统支持对称多处理（Symmetrical Multi-Processing）。
PREEMPT 代表系统支持抢占式内核。
Oct 23 10:47:39 CST 2020 代表系统镜像发布时间。
aarch64 代表系统支持平台为aarch64平台。
9.5.3.2. 查看系统日志
使用 dmesg 命令可以查看系统日志，如下所示：
在上板运行程序的时候，假如发生系统错误（比如程序被killed或者mem分配失败等），执行 dmesg 后可以看到系统发生错误的具体原因。
9.5.3.3. 查看BPU使用率

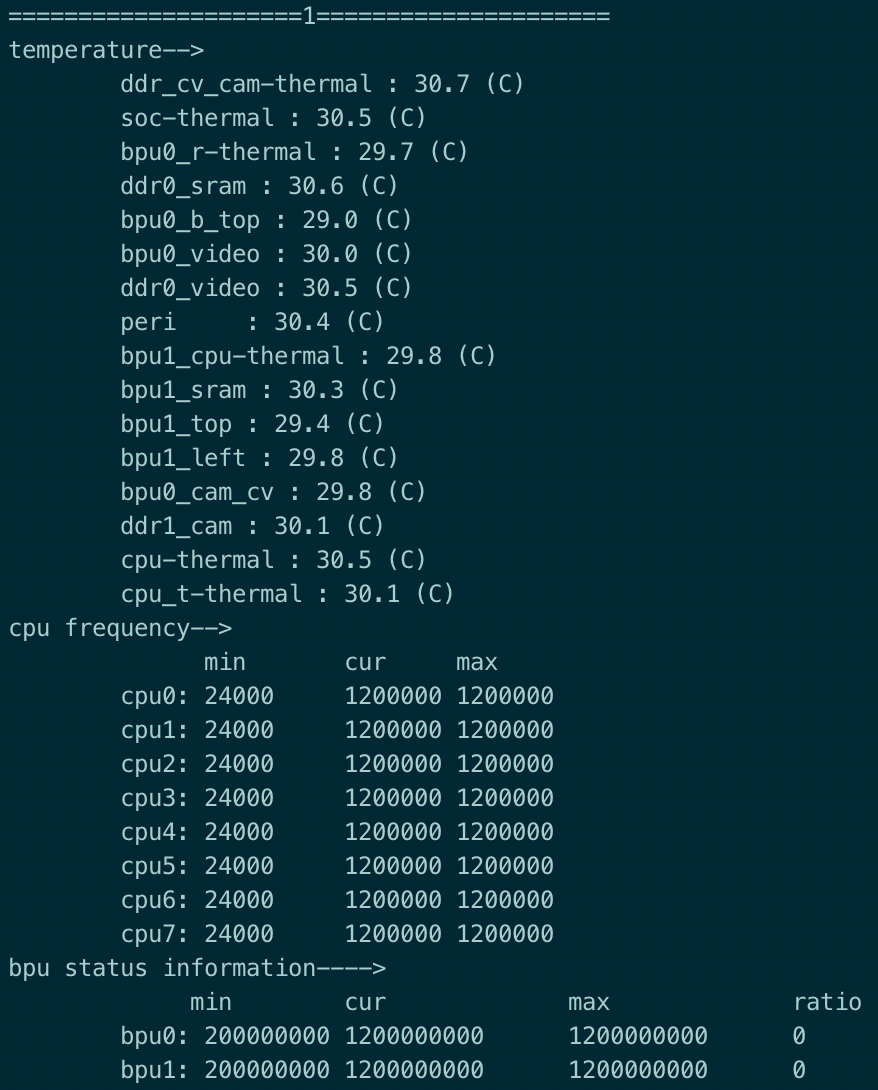

使用 hrut_somstatus 命令可以查看当前开发板的BPU使用率，执行命令后如下所示：
