7.5.1. FX Quantization 原理介绍

阅读此文档前，建议先阅读 torch.fx — PyTorch documentation，以对 torch 的 FX 机制有初步的了解。

FX 采用符号执行的方式，可以在 nn.Module 或 function 的层面对模型建图，从而实现自动化的 fuse 以及其他基于图的优化。

7.5.1.1. 量化流程

7.5.1.1.1. Fuse（可选）¶

FX 可以感知计算图，所以可以实现自动化的算子融合，用户不再需要手动指定需要融合的算子，直接调用接口即可。

注意 fuse_fx 没有 inplace 参数，因为内部需要对模型做 symbolic trace 生成一个 GraphModule，所以无法做到 inplace 的修改
fused_model 和 model 会共享几乎所有属性（包括子模块、算子等），因此在 fuse 之后请不要对 model 做任何修改，否则可能影响到 fused_model
用户不必显式调用 fuse_fx 接口，因为后续的 prepare_qat_fx 接口内部集成了 fuse 的过程

7.5.1.1.2. Prepare¶

用户在调用 prepare_qat_fx 接口之前必须根据目标硬件平台设置全局的 march。接口内部会先执行 fuse 过程（即使模型已经 fuse 过了），再将模型中符合条件的算子替换为 horizon.nn.qat 中的实现。

用户可以根据需要选择合适的 qconfig（Calibtaion 或 QAT，注意两种 qconfig 不能混用）
和 fuse_fx 类似，此接口不支持 inplace 参数，且在 prepare_qat_fx 之后请不要对输入的模型做任何修改

7.5.1.1.3. Convert

和 fuse_fx 类似，此接口不支持 inplace 参数，且在 convert_fx 之后请不要对输入的模型做任何修改

7.5.1.1.4. Eager Mode 兼容性

大部分情况下，FX 量化的接口可以直接替换 eager mode 量化的接口（prepare_qat -> prepare_qat_fx, convert -> convert_fx），但是不能和 eager mode 的接口混用。部分模型在以下情况下需要对代码结构做一定的修改。

FX 不支持的操作：torch 的 symbolic trace 支持的操作是有限的，例如不支持将非静态变量作为判断条件、默认不支持 torch 以外的 pkg（如 numpy）等，且未执行到的条件分支将被丢弃
不想被 FX 处理的操作：如果模型的前后处理中使用了 torch 的 op，FX 在 trace 时会将他们视为模型的一部分，产生不符合预期的行为（例如将 torch 的某些 function 调用替换为 FloatFunctional）。

以上两种情况，都可以采用 wrap 的方法来避免，下面以 RetinaNet 为例进行说明。

7.5.2. RGB888 数据部署

7.5.2.1. 场景¶

BPU 中图像金字塔的输出图像是 centered YUV444 的格式，其数据范围是 [-128, 127]，但在训练阶段中，您的训练数据集有可能是 RGB 格式的，因此您需要对训练集的图片格式进行处理，避免出现训练的模型只能接受 RGB 的数据输入而无法正常上板推理的情况。通常，我们推荐您在训练时，在图像预处理阶段将 RGB 格式的图片转为 YUV 格式，与推理时 BPU 的数据流对齐。

由于编译器目前不支持颜色空间转换，用户可以手动插入颜色空间转换节点，从而绕过编译器的限制。

7.5.2.2. YUV 格式简介

YUV 一般用来描述模拟电视系统的颜色空间，在 BT.601 中 YUV 主要有两种制式：YUV studio swing（Y：16~235，UV：16~240）和 YUV full swing（YUV：0~255）。

BPU 支持的 YUV 格式是 full swing，因此在调用我们的工具中 YUV 的相关函数时，应确保指定了 full 作为 swing 格式。

7.5.2.3. 在训练时对 RGB 输入进行预处理

在训练时，您可以使用 horizon.functional.rgb2centered_yuv 或 horizon.functional.bgr2centered_yuv 将 RGB 图像转换为 BPU 所支持的 YUV 格式。以 rgb2centered_yuv 为例，该函数的定义如下：

函数输入为 RGB 图像，输出为 centered YUV 图像。其中，centered YUV 是指减去了 128 的偏置的 YUV 图像，这是 BPU 图像金字塔输出的标准图像格式。对于 full swing 而言，其范围应为 -128~127。您可以通过 swing 参数控制 full 和 studio 的取向。为了和 BPU 数据流格式对齐，请您将 swing 设为 “full”。

7.5.2.4. 在推理时对 YUV 输入进行实时转换¶

在任何情况下，我们都推荐您使用上述介绍的方案，即在训练时就将 RGB 图像转成 YUV 格式，这样可以避免在推理时引入额外的性能开销和精度损失。但如果您已经使用了 RGB 图像训练了模型，我们也提供了补救措施，通过在推理的时候在模型输入处插入颜色空间转换算子，将输入的 YUV 图像实时转换为 RGB 格式，从而支持 RGB 模型的上板部署，避免您重新训练模型给您带来时间成本和资源上的损失。由于该算子随模型运行在 BPU 上，底层采用定点运算实现，因而不可避免地会引入一定的精度损失，因此仅作为补救方案，请您尽可能按照我们所推荐的方式对数据进行处理。

7.5.2.4.1. 算子定义

您可以在推理模型的开头（QuantStub 的后面）插入 horizon.functional.centered_yuv2rgb 或 horizon.functional.centered_yuv2bgr 算子实现该功能。以 centered_yuv2rgb 为例，其定义为：

swing 为 YUV 的格式，可选项为 “full” 和 “studio”。为了和 BPU 的 YUV 数据格式对齐，请您将 swing 设为 “full”。 mean, std 均为您在训练时 RGB 图像所使用的归一化均值、标准差，支持 list 和 torch.Tensor 两种输入类型，支持单通道或三通道的归一化参数。如您的归一化均值为 [128, 0, -128] 时，您可以传入一个 [128., 0., -128.] 的 list 或 torch.tensor([128., 0., -128.])。 q_scale 为您在量化感知训练阶段所用的 QuantStub 的 scale 数值。支持 float 和 torch.Tensor 两种数据类型。

该算子完成了以下操作：

根据给定的 swing 所对应的转换公式将输入图像转换成 RGB 格式
使用给定的 mean 和 std 对 RGB 图像进行归一化
使用给定的 q_scale 对 RGB 图像进行量化

由于该算子已经包括了对 RGB 图像的量化操作，因此在插入这个算子后您需要手动地将模型 QuantStub 的 scale 参数更改为 1。

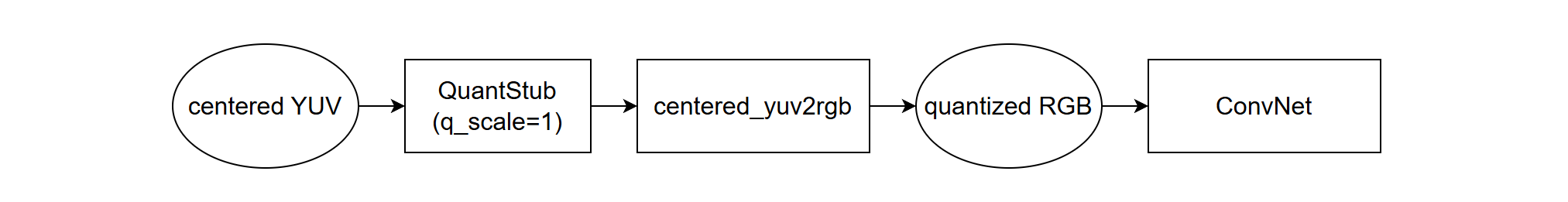

插入该算子后的部署模型如下图所示：

../../../_images/yuv1.svg

注意

该算子为部署专用算子，请勿在训练阶段使用该算子。

7.5.2.4.2. 使用方法

在您使用 RGB 图像完成量化感知训练后，您需要：

获取量化感知训练时模型 QuantStub 所使用的 scale 值，以及 RGB 图像所使用的归一化参数；
调用 convert_fx 接口将 qat 模型转换为 quantized 模型；
在模型的 QuantStub 后面插入 centered_yuv2rgb 算子，算子需要传入步骤 1 中所获取的参数；
将 QuantStub 的 scale 参数修改成 1。

示例：

对比前后 Graph 可以看到修改后的图中插入了颜色空间转换节点：

7.5.3. 模型分段部署

7.5.3.1. 场景¶

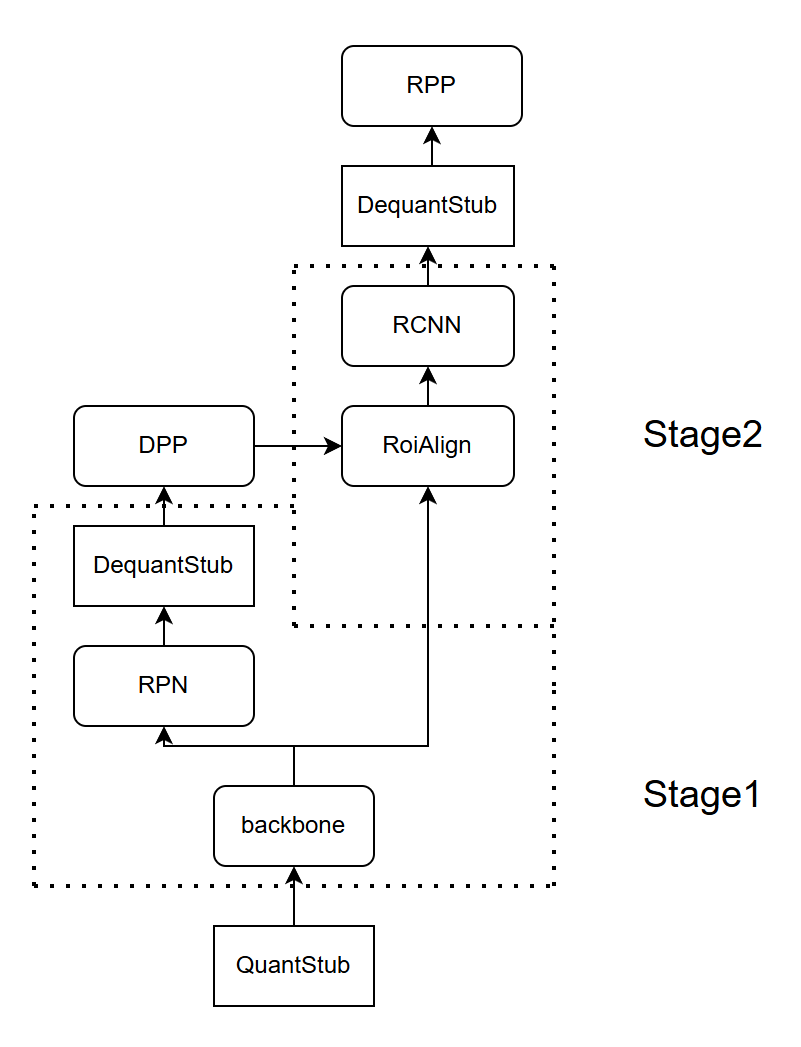

在一些场景下，用户可能存在将作为一个整体训练的模型拆分成多段进行上板部署的需求。例如对于下图的两阶段检测模型，若 DPP 需要在 CPU 上执行，DPP 的输出（roi）作为 RoiAlign 的输入，则用户需要按虚线框的标注将模型拆分为 Stage1 和 Stage2，分开编译上板。上板运行时，backbone 输出的定点数据直接作为 RoiAlign 的输入。

../../../_images/segmented_deploy.svg

7.5.3.2. 方法¶

../../../_images/segmented_deploy_method.svg

模型修改：如上图所示，在正常可以进行量化感知训练的模型基础上，用户需要在 prepare_qat 前在模型分段的分界点后插入 QuantStub，注意若使用了 horizon_plugin_pytorch.quantization.QuantStub，必须设置 scale = None。
QAT 训练：正常作为一个整体对修改后的模型进行量化感知训练，插入的 QuantStub 会将 Stage2 模型输入数据的 scale 记录在 buffer 中
转定点：正常作为一个整体使用 convert 接口将训练好的 QAT 模型转为定点
拆分和编译：将模型按照上板后的形态进行拆分，对拆分出的多段模型分别进行 trace 和编译。需要注意的是，虽然在训练时 Stage2 的输入为量化数据，但是在对 Stage2 做 trace 时的 example_input 依然需要是浮点的形式，Stage2 中插入的 QuantStub 会负责给数据配置正确的 scale 并进行量化。

7.5.4. 算子融合¶

训练工具支持的算子融合可分为两大类：1. 吸收 BN；2. 融合 Add、ReLU(6)

7.5.4.1. 吸收 BN

吸收 BN 的目的是为了减少模型的计算量。因为 BN 是线性变换过程，因此，当 BN 和 Conv 一起出现的时候，可以把 BN 的参数吸收到 Conv 的参数中，从而在部署的模型中消除 BN 的计算。

吸收的计算过程如下：

通过吸收 BN ，可以把 Conv2d + BN2d 简化为 Conv2d

7.5.4.2. 融合 Add、ReLU(6)

和 CUDA Kernel Fusion 中将 CUDA Kernel 融合以提高计算速度不同，训练工具支持的融合更加偏重量化层面

BPU 硬件针对常见的模型基本结构做了优化，在计算 Conv -> Add -> ReLU 这种算子组合时，可使算子间的数据传递保留高精度的状态，提高模型整体的数值精度。因此在对模型进行量化时，我们可以将 Conv -> Add -> ReLU 视为一个整体

由于训练工具对模型进行量化改造时以 torch.nn.Module 为单位，为了在量化时将 Conv -> Add -> ReLU 视为一个整体，需要将它们合并为一个 Module

算子融合除了可以使中间结果保留高精度状态之外，也可以省去将中间结果转化为低精度表示的过程，因此执行速度和不融合相比也会更快

（由于算子融合既可以提高模型精度，又可以提高模型速度，一般应该对所有可融合的部分进行融合）

7.5.4.3. 实现原理

得益于 FX 可以获取计算图的优势，训练工具可以自动化地对模型的计算图进行分析，根据预定义的 fusion pattern 对可融合部分进行匹配，并通过 submodule 替换实现融合的操作。下面举例进行说明

（吸收 BN 和融合 Add、ReLU(6) 可以通过相同的机制完成，因此在融合时不需要进行区分）

可以看到，对模型执行算子融合操作后，BN 被吸收进 Conv 中，且 Conv、Add、ReLU 被融合进一个 Module 中（_generated_add_0）。原本的 submodule 被替换为 Identity，且不在 forward 代码中调用

（FX 自动地将模型中 x = x + y 的加号替换为了名为 _generated_add_0 的 Module 形式，以支持算子融合和量化的相关操作）

7.5.4.4. 可以融合的算子

目前支持的可融合的算子组合见以下函数定义

7.5.5. Adaround（实验性功能）¶

Adaround 是一种业界前沿的 PTQ 量化方法，通过逐层学习模型权重是向上取整还是向下取整，可以取得比传统的四舍五入策略更好的量化精度。在我们的实验中，Adaround 在不少任务中（分类、分割、BEV等）都可以以较小的性能代价有效地提升模型 calibration 精度，成为了现有 calibration 流程的有效补充。

7.5.5.1. 基本原理¶

Adaround 旨在通过学习更好的取整范式降低权重的量化误差，因此其优化对象是带权重的算子。目前仅支持 Conv 和 Linear。Adaround 会以拓扑顺序逐层优化 Conv/Linear，基于单算子量化误差最小化学习向上/向下取整的 mask，最后 inplace 地修改 weight 完成优化。

7.5.5.2. 接口定义¶

其中，custom_config_dict 为 adaround 相关的一些配置参数。包含了以下参数：

num_batches: 仅当您传的数据是 Dataloader 时才有效，代表了 Dataloader 中参与 adaround 优化的 batch 数量。如果您传的数据是 list/tuple 的格式，则该参数不起作用，adaround 会使用 list 中全部的 batch。一般使用默认值 10 即可。

num_step: 每个 Conv/Linear 的优化次数，次数越大理论效果越好。这是您在 adaround 的调参过程中需要关注的主要参数。

exclude_prefix: 如果您有部分 module 不想被 adaround 优化，可在此添加其 prefix，所有以该 prefix 开头的 module 都不会被优化。在我们的实验中，绝大部分模型都不需要设置该参数，可以稳定地提升 calibration 精度。但极个别检测模型存在优化其检测 head 反而导致精度下降的情况，此时可通过该参数过滤。

warm_up: [0, 1] 之间的参数，表示 warm_up 所占比率，前 warm_up * num_step 的优化不会施加对 round 的正则，使得优化可以完全以精度最优为准则进行。对精度的影响不大，一般保持为默认值 0.2 即可。

weight: round loss 的正则化权重系数，weight 越大则 round loss 在 loss 中的统治地位越强。这是您在 adaround 的调参过程中可关注的次要参数，默认值是 0.01，可适当在默认值上下调节, 如根据 loss 相对大小情况尝试 0.1、 0.001 等。

b_range: b 是决定 round loss 平滑程度的一个参数，b_range 控制其范围。一般不需要调节，保持默认值 [20, 2]即可。这意味着该参数一开始是 20，并随 step 数线性衰减到 2。

batch_size * num_step 是算子在优化过程中实际跑的样本数（样本由于随机采样会有重复），一个可供参考的取值是让 batch_size * num_step 在 10000~20000 左右。

注意

num_step 是影响 Adaround 精度的主要参数，您在调整超参时一般只需关注该参数即可。
在我们的实验中，Adaround 在大部分任务中都可以通过简单调节 num_step 参数稳定地提升 calibration 精度，但在检测任务中，可能需要仔细设置 exclude_prefix 过滤 head 中的部分层才能实现精度的提升。当您在检测任务中遇到 Adaround 导致模型 calibration 精度下降的情况时，我们建议您直接选择量化感知训练（QAT）提升量化精度。

其余参数说明请参考接口的 docstring。

7.5.5.3. 使用方法

我们支持两种给数据的方式。

7.5.5.3.1. list/tuple（推荐）¶

由于该接口需要频繁读取数据，我们推荐您将数据打包成 list/tuple 送入接口。这种情况下，我们会将数据全部搬移到显存/内存（取决于模型参数的 device ）上，减少频繁读取数据带来的访存瓶颈。相对于传 DataLoader 的方式，该方式具有较大的性能优势。

7.5.5.3.2. torch.utils.data.DataLoader

尽管传 list 的方式在性能上有较大优势，但因为需要将用来校准的数据全部加载到显存/内存上，对计算设备存在一定要求。因此，我们也支持您直接传 torch DataLoader 以方便您在某些场景和任务下的使用。由于 DataLoader 只会在必要的时候加载数据，相比 list 占用显存更小，同时也带来了的较高的访存压力。在我们的实验中，DataLoader 方式的性能表现与 list 方式存在较大差距，请您酌情使用。

7.5.6. 自动校准（实验性功能）¶

量化感知训练工具链目前已经集成了多种 calibration 策略，如 mse、kl、percentile、min-max 等。对于大多数模型，mse 都能取得不错的 calibration 精度。但如果您相关知识储备丰富，有意愿探索精度更高的 calibration 流水线，目前的 calibration 接口可能无法满足您的要求。对此，我们特别探索开发了自动校准的接口，您可以通过该接口自定义需要搜索的 calibration 策略和超参数，基于模型输出相似度逐层搜索最优的量化参数。

本接口与我们 Calibration 流程中的 Mix Observer 有所不同，具体如下：

Mix Observer 在搜索某一算子的量化参数时，只将该算子的输出相似度作为评价指标。而本接口将模型最终输出的相似度作为评价指标来搜索最优量化参数。
Mix Observer 在搜索某一算子的量化参数时，前面的算子都是浮点计算，没有考虑累积的量化误差。而本接口在搜索某一算子的量化参数时，其前面所有的激活和权重都是量化的。

我们开展的消融实验表明上述两点都对模型的 Calibration 精度有一定提升作用。

需要注意的是，由于该策略基于对模型各层的逐层搜索，并以模型最终输出作为量化参数的评价指标，需要耗费较多的时长。

7.5.6.1. 基本原理

记录浮点模型所有 DeQuantize 算子的输出
以拓扑排序逐个遍历各个待量化的算子：
1. 校准某个算子时，将其 weight（如果有）和 activation 进行量化，遍历用户指定的 calibration 策略，记录模型对应的 DeQuantize 输出
2. 对量化输出和浮点输出计算 L2 距离，更新最优量化参数
3. 遍历完所有的 calibration 策略后，将最优量化参数应用到该算子上，开始搜索下一个算子

7.5.6.2. 接口定义¶

进一步的接口说明请参考接口的 docstring。

7.5.6.3. 使用方法
